ET2016 | ETEK Microelectronics

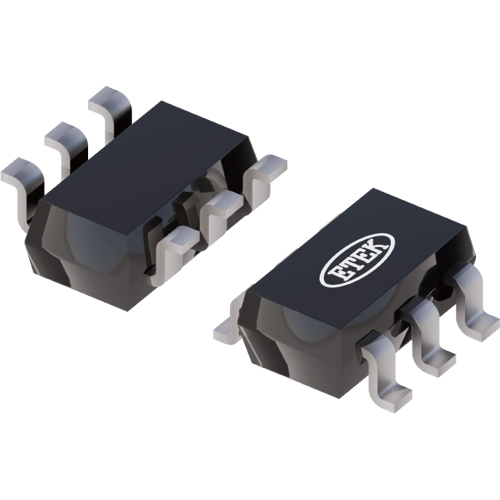

Lastschalter, ET2016, ETEK Microelectronics

Der ET2016 ist ein strombegrenzter P-Kanal-MOSFET-Leistungsschalter, der für Hochseitenschaltanwendungen entwickelt wurde. Dieser Schalter arbeitet mit Eingangsspannungen von 2,5 V bis 5,5 V und eignet sich somit ideal für 3,3-V- und 5-V-Systeme. Eine integrierte Strombegrenzungsschaltung schützt die Eingangsversorgung vor hohen Strömen, die zu einer Instabilität der Versorgungsspannung führen könnten. Der ET2016 ist zudem gegen thermische Überlastung geschützt, wodurch die Verlustleistung und die Sperrschichttemperatur begrenzt werden. Er kann zur Steuerung von Lasten verwendet werden, die 0,4 A bis 2 A benötigen. Der Schwellenwert für die Strombegrenzung wird über einen Widerstand zwischen SET und Masse programmiert. Der Ruhestrom im aktiven Modus beträgt nur 25 μA, während er im Abschaltmodus auf weniger als 1 μA sinkt.

Features

• Programmierbare Strombegrenzung
• Rückstromsperre
• Unterspannungsabschaltung
• Thermische Abschaltung

Anwendungen

• Laptops/Desktop-Computer und Notizbücher
• Handys und PDAs
• LCD-Fernseher und -Monitore
• Set-Top-Boxes
• Drucker
• Tragbare Medienplayer und MIDs
• USB-Tastaturen
• USB-Festplatten
