ET85902M | ETEK Microelectronics

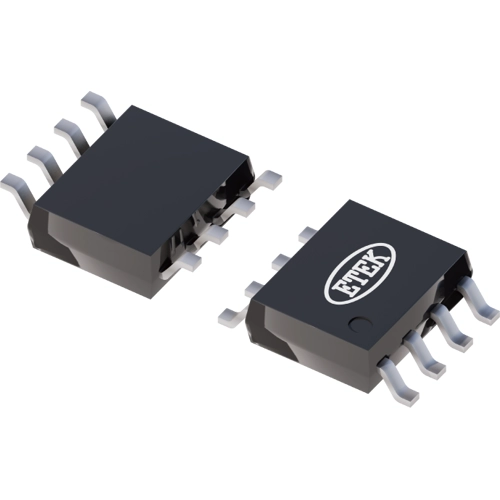

Doppel-Operationsverstärker, ET85902M, ETEK Microelectronics

Der ET85902 ist ein rauscharmer Doppeloperationsverstärker, der mit Versorgungsspannungen von 2,7 V (±1,35 V) bis 36 V (±18 V) betrieben werden kann. Das Bauteil ist in Mikrogehäusen erhältlich und bietet einen geringen Offset, eine geringe Drift sowie eine hohe Bandbreite bei niedrigem Ruhestrom. Im Gegensatz zu den meisten Operationsverstärkern, die nur für eine einzige Versorgungsspannung spezifiziert sind, ist der ET85902 für Spannungen von 2,7 V bis 36 V spezifiziert. Eingangssignale, die über die Versorgungsspannungen hinausgehen, verursachen keine Phasenumkehr. Der ET85902 ist bei kapazitiven Lasten bis zu 300 pF stabil. Der Eingang kann im Normalbetrieb 100 mV unterhalb der negativen Versorgungsspannung und innerhalb von 2 V der oberen Versorgungsspannung betrieben werden. Dieses Gerät kann mit vollem Rail-to-Rail-Eingangsbereich 100 mV über der oberen Versorgungsspannung betrieben werden, weist jedoch innerhalb von 2 V der oberen Versorgungsspannung eine verminderte Leistung auf.

Features

• Der Eingangsbereich umfasst die negative Versorgungsspannung
• Der Eingangsbereich funktioniert bei positiver Versorgungsspannung mit eingeschränkter Leistung
• Rail-to-Rail-Ausgang

Anwendungen

• Nachführverstärker in Leistungsmodulen
• Netzteile für den gewerblichen Einsatz
• Messverstärker
• Brückenverstärker
• Temperaturmessungen
• Prüfgeräte
