ET7460H | ETEK Microelectronics

Analoger Doppelschalter (SPST), ET7460H, ETEK Microelectronics

Der ET7460H ist ein hochspannungsfähiger, breitbandiger, analoger Doppel-Einpol-Einwegschalter (SPST), der positive und negative Signale durchlässt und für den Betrieb mit einer einzigen Versorgungsspannung von 2,7 V bis 5,5 V ausgelegt ist. Zu den Zielanwendungen zählen batteriebetriebene Audiogeräte, die vom extrem niedrigen Durchlasswiderstand des ET7460H von 0,1 Ω (typisch) für die beiden Schalter sowie von den schnellen Schaltgeschwindigkeiten profitieren. Der ET7460H weist einen hervorragenden Durchlasswiderstand von 0,016 Ω (MAX) zwischen den Schaltern auf und garantiert eine ausgezeichnete Durchlasswiderstands-Flachheit über den gesamten Signalbereich. Dies gewährleistet eine hervorragende Linearität und geringe Verzerrung beim Schalten von Audiosignalen.

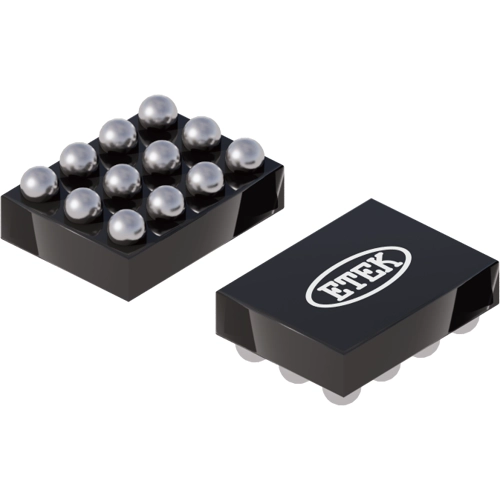

Der ET7460H ist ein Schalter mit zwei einpoligen/einstelligen (SPST) Schaltstellen, der sich durch einen niedrigen RON-Wert auszeichnet. Diese Konfiguration kann als Schalter für zwei Einzelsignale oder ein Differenzsignal sowie als Leistungsschalter verwendet werden. Der ET7460H kann positive und negative Signale im weiten Bereich von -13 V bis 18 V mit sehr geringer Verzerrung durchlassen. Der ET7460H ist in grünen WLCSP12-Gehäusen mit den Abmessungen 1,62 mm × 1,23 mm erhältlich. Er arbeitet in einem Betriebstemperaturbereich von -40 °C bis +85 °C.

Features

• Schnelle Schaltzeiten
• Geringer Leckstrom am Eingang
• Rail-to-Rail-Betrieb an Ein- und Ausgängen

Anwendungen

• HiFi-Audio-Umschalter
• Tragbare Messgeräte
• Batteriebetriebene Geräte
