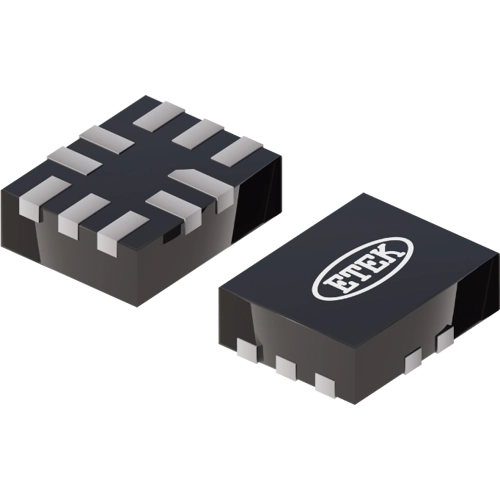

ET4557 | ETEK Microelectronics

Speicherkartenspannung, ET4557, ETEK Microelectronics

Der ET4857 ist ein SD 3.0-konformer bidirektionaler Dual-Spannungswandler mit automatischer Richtungssteuerung. Er dient als Schnittstelle zwischen einer Speicherkarte, die mit 1,8 V oder 3,0 V arbeitet, und einem Host mit einer Nennversorgungsspannung von 1,2 V bis 1,8 V. Der IC unterstützt die SD3.0-Modi SDR104, SDR50, DDR50, SDR25, SDR12 sowie die SD2.0-Modi High-Speed (50 MHz) und Default-Speed (25 MHz). Das Gerät verfügt über einen integrierten, spannungswählbaren Low-Dropout-Regler zur Versorgung der kartenseitigen I/Os sowie eine automatische Aktivierungs-/Deaktivierungsfunktion, die mit dem VSD-Versorgungs-Pin verbunden ist.

Features

• Rückkopplungskanal für die Taktsynchronisation
• Geringer Stromverbrauch durch eine Push-Pull-Ausgangsstufe mit „Break-before-Make“-Architektur
• Automatisches Aktivieren und Deaktivieren über VSD
• Integrierte EMI-Filter unterdrücken höhere Oberschwingungen bei digitalen Ein- und Ausgängen
