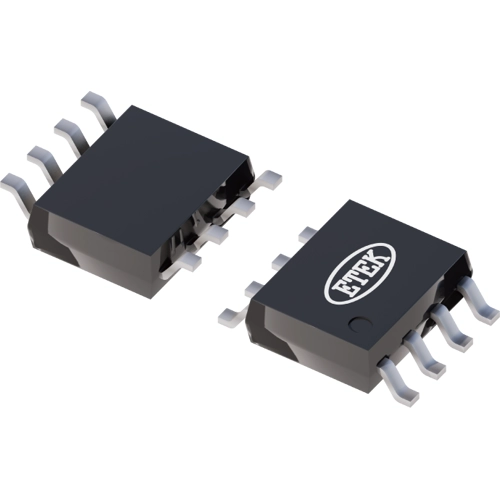

2-Bit-Pegelwandler, ET2102S, ETEK Microelectronics

Der ET2102S ist ein leistungsstarker, konfigurierbarer Spannungswandler mit zwei Versorgungsspannungen für die bidirektionale Spannungswandlung über einen weiten Bereich von Eingangs- und Ausgangsspannungen. Der ET2102 arbeitet auch in einer Push-Pull-Konfiguration. Er ist für den Einsatz als Spannungswandler zwischen I2C-Bus-kompatiblen Mastern und Slaves vorgesehen. Interne 10-kΩ-Pull-up-Widerstände sind vorhanden. Das Gerät ist so ausgelegt, dass der A-Port dem VCCA-Pegel und der B-Port dem VCCB-Pegel folgt.

Dies ermöglicht eine bidirektionale Spannungsumsetzung zwischen den A- und B-Ports für beliebige Spannungspaare im Bereich von 1,65 V bis 5,5 V. VCCA kann VCCB im Bereich von 1,65 V bis 5,5 V anpassen. Beide VCC-Spannungen können zuerst eingeschaltet werden. Interne Abschaltsteuerungsschaltungen versetzen das Gerät in den 3-State-Modus, wenn eine der beiden VCC-Versorgungen unterbrochen wird. Die beiden Ports des Geräts verfügen über eine automatische Richtungserkennung. Jeder Port kann ein Eingangssignal erfassen und es als Ausgangssignal an den anderen Port übertragen.

Features

• Keine Richtungssteuerung erforderlich
• Offene Drain-Ein-/Ausgänge
• Funktioniert in einer Push-Pull-Umgebung
• Unterstützt I²C-Bus-Geräte im Standard- und im Schnellmodus
• Unterstützt I2C-Taktverlängerung und Multi-Master
