ET8330A | ETEK Microelectronics

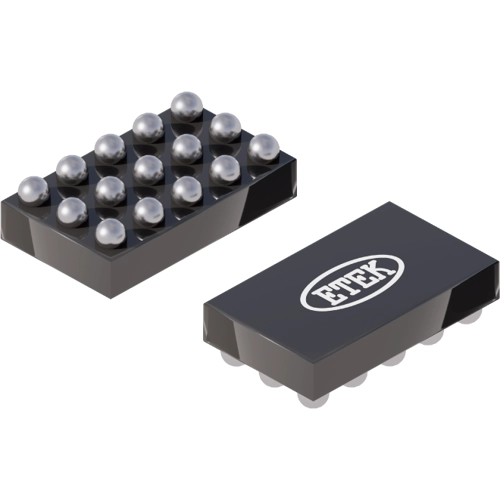

BUCK Converter, 0,5-1,315 V, 3 A, positiv, WLCSP-15, ET8330A
NCNR (nicht stornierbar / nicht retournierbar)
Synchroner Aufwärtswandler, ET8330A, ETEK Microelectronics
Der ET8330A ist ein synchroner Buck-Wandler mit I2C-Schnittstelle. Sowohl die Ausgangsspannung als auch die Anstiegsgeschwindigkeit der dynamischen Spannungsskalierung (DVS) lassen sich über I2C programmieren. Bei mittlerer und hoher Last arbeitet der Wandler im PWM-Modus mit einer quasi festen Frequenz von 2,4 MHz. Bei geringer Last kann er im Pulsfrequenzmodulationsmodus (PFM) betrieben werden, um durch Setzen des VSEL-Pins auf Low einen hohen Wirkungsgrad zu erzielen. Im PFM-Modus beträgt der typische Ruhestrom nur etwa 30 µA. Trotz dieses geringen Ruhestroms ist das Lasttransientenverhalten weiterhin ausgezeichnet, da im ET8330A eine Adaptive Constant On-Time (ACOT)-Struktur zum Einsatz kommt.
Features
- Programmierbare Anstiegsgeschwindigkeit für die dynamische Spannungsskalierung (DVS)
- PFM-Modus bei geringer Last
- Hervorragendes Lasttransientenverhalten
- Kann einen Strom von 3 A liefern
- Thermische Abschaltung und Überstromschutz
Anwendungen
- Anwendungsprozessoren
- Tablette, Notebooks, Ultra-Mobile-PCs
- Handys
- Handheld-Geräte
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | SMD | |
| Gehäuse | WLCSP-15 | |
| Ausführung | Programmierbar | |
| Anzahl der Regler | 1 | |
| Eingangsspannungsbereich | 2,5-5,5 V | |
| Ausgangsspannungsbereich | 0,5-1,315 V | |
| Ausgangsstrom | 3 A | |
| Polarität | positiv | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85429000 |
| MSL | MSL 3 |
| Ursprungsland | CN |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
