ET82097V50 | ETEK Microelectronics

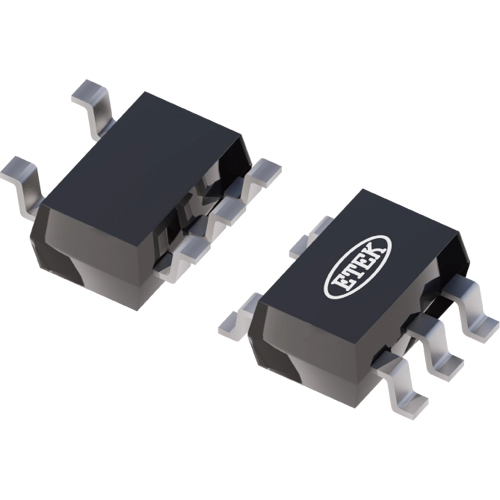

Synchroner Aufwärtswandler, ET82097V50, ETEK Microelectronics

Der ET82097V50 ist ein synchroner Aufwärtswandler mit extrem niedrigem Ruhestrom. Das Bauteil ist für Produkte konzipiert, die mit einer Alkali-Batterie, einer Lithium-Batterie oder einem wiederaufladbaren Li-Ionen-Akku betrieben werden, bei denen ein hoher Wirkungsgrad unter Leichtlastbedingungen entscheidend für eine lange Betriebsdauer der Batterie ist. Der ET82097V50 ist in verschiedenen Ausführungen mit festen Ausgangsspannungen erhältlich. Zur Erzielung eines maximalen Wirkungsgrads bei minimalem Ruhestrom wurde eine Topologie mit Hysterese-Regelung eingesetzt. Der ET82097V50 erreicht bei einer Last von 100 µA einen Wirkungsgrad von bis zu 80 %.

Er unterstützt zudem einen Ausgangsstrom von bis zu 300 mA bei einer Wandlung von 3,3 V auf 5 V und erreicht bei einer Last von 200 mA einen Wirkungsgrad von bis zu 93 %. Der ET82097V50 bietet sowohl einen Down-Modus als auch einen Pass-Through-Modus für unterschiedliche Anwendungen. Im Down-Modus kann die Ausgangsspannung auch dann noch auf den Sollwert geregelt werden, wenn die Eingangsspannung höher ist als die Ausgangsspannung. Im Pass-Through-Modus folgt die Ausgangsspannung der Eingangsspannung.
