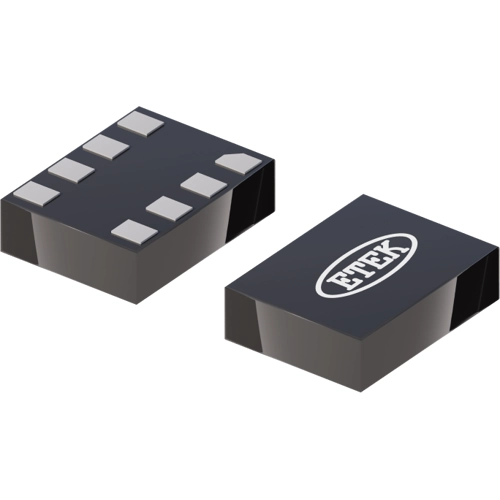

ET5A0ADJYB | ETEK Microelectronics

Niedrige Dropout-Spannung (LDO), ET5A0ADJYB, ETEK Microelectronics

Der ET5A0ADJYB ist ein CMOS-basierter linearer Regler mit geringem Spannungsabfall und niedrigem Stromverbrauch, der 1 A bei niedrigem Spannungsabfall, hoher Welligkeitsunterdrückung, hoher Ausgangsgenauigkeit und geringem Versorgungsstrom liefert. Der ET5A0ADJYB besteht aus einem präzisen Spannungsreferenzblock, einem Fehlerverstärker, einem Netz aus Spannungsfestlegungswiderständen, einem PMOSFET-Durchlassbauelement, einer thermischen Abschalt-Schaltung und einer Strombegrenzungsschaltung mit Kurzschlussschutz. Der ET5A0ADJYB nutzt einen herausragenden CMOS-Prozess, um den Versorgungsstrom zu minimieren. Ein PMOS-Durchlassbauelement mit niedrigem Durchlasswiderstand sorgt für eine niedrigere Dropout-Spannung. Der ET5A0ADJYB verfügt zudem über die CE-Funktion, um Energie zu sparen und die Batterielebensdauer zu verlängern. Der ET5A0ADJYB bietet eine Ausgangsstromstärke von 1,0 A. Die Ausgangsspannung kann mithilfe von zwei externen Widerständen von 0,75 V bis 4,3 V eingestellt werden.

Features

• Hervorragendes Last- und Leitungstransientenverhalten
• Integrierter Überstromschutz und thermische Abschaltung
• Integrierte automatische Entladeschaltung
• Rückstromsicherung

Anwendungen

• Konstantspannungsversorgung für batteriebetriebene Geräte
• Konstantstromversorgung für Fernseher, Notebooks und Haushaltsgeräte
• Konstantspannungsversorgung für tragbare Geräte
• Informationen zum Label
