ET5907 | ETEK Microelectronics

Spannungsregler, 0,8-3,75 V, 1.2 A, positiv, WLCSP-20, ET5907

Bestellnr.: 71S0496
HTN:
ET5907
ETEK Microelectronics
ET5907 ETEK Microelectronics Linearregler IC (LDOs)

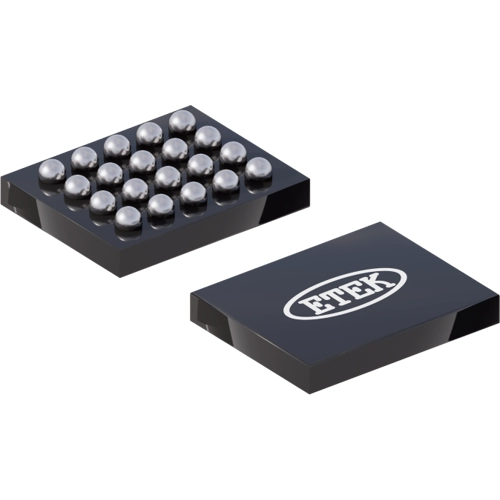

Abbildung kann abweichen
Drucken
Wichtige Spezifikationen:
Montage SMD
Gehäuse WLCSP-20
Ausführung einstellbar
Anzahl der Regler 7
Eingangsspannungsbereich 1-5,5 V
Download Datenblatt Technische Daten

NCNR (nicht stornierbar / nicht retournierbar)

Einzelpreis (€ / Stk.)
0,3689 € *
Standardlieferzeit ab Hersteller beträgt: 2 Wochen
Gesamtpreis:
3,69 € *
Preisstaffel
Anzahl
Preis pro Einheit*
10 Stk.
0,3689 €
100 Stk.
0,3094 €
250 Stk.
0,2323 €
1000 Stk.
0,2017 €
3000 Stk.
0,1712 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Produktbeschreibung
Technische Daten
Download
Logistik
Compliance

7-Kanal-LDO, ET5907, ETEK Microelectronics

Der ET5907 ist ein CMOS-basierter linearer Regler mit geringem Spannungsabfall und niedrigem Stromverbrauch. Es handelt sich um einen integrierten 7-Kanal-LDO für Kameraanwendungen. Zwei Kanäle bieten maximal 1200 mA mit NMOS-Pass-Transistor, fünf Kanäle bieten maximal 400 mA mit PMOS-Pass-Transistor. Der ET5907 verfügt über eine 1000-kHz-Hochgeschwindigkeits-I2C-Schnittstelle; die Funktionseinstellungen sind flexibel, wie z. B. Unterspannungsabschaltung (UVLO), Einschaltsequenz, Ausgangsspannung, Ausgangsentladung und Strombegrenzung pro Kanal. Die Chip-Enable-Steuerung unterstützt EN-Pin-Steuerung und I2C-Steuerung.

Features

  • Programmierbare Start- und Abschaltsequenz
  • Integrierter thermischer Global-Shutdown-Schutz (OTP)
  • Integrierter globaler Abschaltschutz bei Unterspannung (UVP)
  • Integrierter Überstromschutz (OCP) und automatische Entladeschaltung
  • Integrierte Unterspannungsabschaltung (UVLO)

Anwendungen

  • Konstantspannungs-Stromversorgung für batteriebetriebene Geräte
  • Konstantspannungs-Netzteil für Smartphones und Tablets
  • Konstantspannungsnetzteil für Kameras, DVRs, Set-Top-Boxen und Camcorder
Technische Daten
Montage SMD
Gehäuse WLCSP-20
Ausführung einstellbar
Anzahl der Regler 7
Eingangsspannungsbereich 1-5,5 V
Ausgangsspannungsbereich 0,8-3,75 V
Ausgangsstrom 1.2 A
Polarität positiv
min. Temperatur -40 °C
max. Temperatur 85 °C
Produkte gleicher technischer Daten 0
Logistik
Zolltarifnummer 85429000
MSL MSL 3
Ursprungsland CN
Compliance
Stand der RoHS-Richtlinie 31.03.15
RoHS konform Ja
SVHC frei Ja
