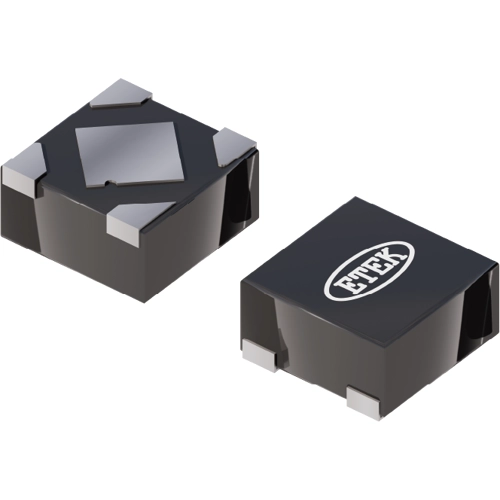

ET54211Y1B | ETEK Microelectronics

Niederspannungsausgang, ET54211Y1B, ETEK Microelectronics

Der ET54211Y1B ist ein 400-mA-Niederspannungs-Spannungsregler. Er arbeitet bereits bei einer Eingangsspannung von 1,1 V, und die Ausgangsspannung kann ab 0,7 V eingestellt werden. Die Genauigkeit der Ausgangsspannung wurde dank eines integrierten Transistors mit niedrigem Durchlasswiderstand auf ±2 % verbessert. Er besteht aus einer Spannungsreferenz, einem Fehlerverstärker, einem Widerstandsnetzwerk zur Spannungseinstellung und einer Strombegrenzungsschaltung zum Überstromschutz. Der ET54211Y1B nutzt einen fortschrittlichen CMOS-Prozess, um den Versorgungsstrom zu minimieren. Ein PMOS-Pass-Bauelement mit niedrigem Durchlasswiderstand ermöglicht eine niedrige Dropout-Spannung. Er verfügt außerdem über eine Enable-Funktion (EN), um den Stromverbrauch zu senken und die Batterielebensdauer zu verlängern. Über den EN-Pin kann der Regler in den Standby-Modus geschaltet werden.

Features

• Hervorragendes Last- und Leitungstransientenverhalten
• Integrierte Schutzschaltung gegen Rückwärtsspannung
• Integrierte Schaltung für konstante Steigung
• Integrierte Selbstentladungsschaltung

Anwendungen

• Konstantspannungsversorgung für batteriebetriebene Geräte
• Konstantstromversorgung für Fernseher, Notebooks und Haushaltsgeräte
• Konstantspannungsversorgung für tragbare Geräte
