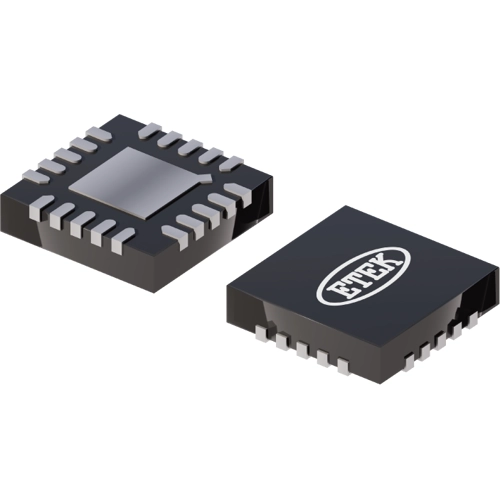

ET6312B | ETEK Microelectronics

LED-Treiber mit Konstantstrom, ET6312B, ETEK Microelectronics

Der ET6312B ist ein vierkanaliger Konstantstrom-RGB-LED-Treiber mit einer I²C-Schnittstelle. Das Gerät wird idealerweise über eine 3,3-V- oder 5-V-Versorgung betrieben. Die unabhängigen, programmierbaren Konstantstrom-Sinks arbeiten ohne externe Bauteile. Das Gerät verfügt über drei Arten miteinander verbundener Threads. Jeder Kanal kann in jedem Thread-Modus mit einer integrierten Timing-Steuereinheit betrieben werden. Die LED-Blinkfrequenz, das Einblenden (256 Stufen) und das Ausblenden (256 Stufen) sind vom Benutzer einstellbar, was zu einzigartigen Farbbeleuchtungsmustern führt.

Der ET6312B verfügt über ADDR- und SYN-Pins, wodurch vier Chips über einen einzigen I²C-Bus und einen synchronen Takt kaskadiert werden können. Im Abschaltmodus sinkt der Ruhestrom auf unter 1 µA.

Features

• Jedes der neun programmierbaren LED-Einstellungsregister wird von jeweils drei LEDs gemeinsam genutzt
• I2C-Steuerung, ein ADDR-Pin ermöglicht die Auswahl von vier Chip-Adressen
• Der SYN-Pin kann Chips mit einem kaskadierten synchronen Takt versorgen
• Geräuschlos, pulsationsfreier LED-Strom, schneller, sanfter Anlauf
