154717 | ERNI

Buchsenleiste, 12-polig, RM 1.27 mm, gerade, schwarz, 154717

Bestellnr.: 58F5611

EAN: 4099891004002

HTN:

154717

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Ausführung Buchsenleiste

Kontaktart Buchse

Polzahl 12-polig

Rastermaß 1.27 mm

Anschluss SMD

Download Datenblatt Technische Daten

Produktbeschreibung

Steckverbinder Serie SMC Typ ERNI 044.../054.../063.

Im Rastermaß 1,27 mm, bei Board to Board-Anwendungen wird eine hohe Flexibilität durch Kombinieren verschiedener Bauhöhen erreicht. Für die genaue Fixierung und Positionierung beim Lötprozess, sowie zur Aufnahme von Steck- und Ziehkräften sind Metallwinkel am Gehäuse des Steckverbinders angebracht, die beim SMT-Reflow-Lötprozess automatisch mitgelötet werden, sodass für die Befestigung kein zusätzlicher Arbeitsgang notwendig ist; Betriebsstrom bei +20/70 °C: 1,2/0,9 A, Luft- und Kriechstrecke: 0,4 mm, Spannungsfestigkeit Kontakt/Kontakt: 500 V, Kontakte: Cu-Legierung, Oberfläche im Steckbereich über Ni vergoldet, im Anschlussbereich versilbert, Durchgangswiderstand: max. 25 mOhm, Isolationswiderstand: mind. 10 GOhm, mechanische Lebensdauer: mind. 500 Steckzyklen, Löttemperatur: +350 °C max. 3,5 s, +260 °C max. 10 s, Gehäusematerial: LCP, Brennbarkeit: nach UL 94 V-0, Betriebstemperatur: –55 bis +125 °C.

Federleisten B gerade Standardbauhöhe Typ 114.../124.

Mit Bauhöhe 9,0 mm.

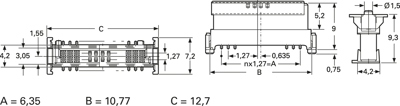

Technische Merkmale (Typ, Polzahl, Maße): 154717, 12p, A 6,35, B 10,77, C 12,7 mm

Technische Daten

Filter	Merkmal	Wert
	Ausführung	Buchsenleiste
	Kontaktart	Buchse
	Polzahl	12-polig
	Rastermaß	1.27 mm
	Anschluss	SMD
	Orientierung	gerade
	Verriegelung	Ja
	Kontaktoberfläche	vergoldet
	Anschlussoberfläche	verzinnt
	Nennstrom	1.7 A
	Bestückung	bestückt
	Anzahl der Reihen	2
	Farbe	schwarz
