AD633JNZ | ANALOG DEVICES

Kostengünstiger Multiplikator, AD633JNZ, ANALOG DEVICES

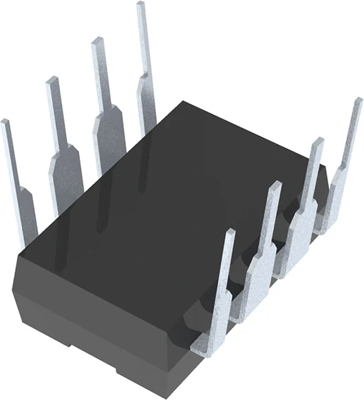

Der AD633JNZ ist ein funktionell vollständiger analoger Vier-Quadranten-Multiplikator. Er verfügt über hochohmige, differentielle X- und Y-Eingänge und einen hochohmigen Summierungseingang (Z). Die Ausgangsspannung mit niedriger Impedanz beträgt nominal 10 V bei voller Skala und wird von einem vergrabenen Zener geliefert. Der AD633JNZ ist das erste Produkt, das diese Funktionen in preisgünstigen 8-poligen PDIP- und SOIC-Gehäusen bietet. Der AD633JNZ ist auf eine garantierte Gesamtgenauigkeit von 2 % des Skalenendwerts laserkalibriert. Die Nichtlinearität des Y-Eingangs beträgt typischerweise weniger als 0,1 % und das auf den Ausgang bezogene Rauschen liegt typischerweise unter 100 µV rms bei einer Bandbreite von 10 Hz bis 10 kHz. Mit einer Bandbreite von 1 MHz, einer Anstiegsgeschwindigkeit von 20 V/µs und der Möglichkeit, kapazitive Lasten zu treiben, eignet sich der AD633JNZ für eine Vielzahl von Anwendungen, bei denen Einfachheit und Kosten eine wichtige Rolle spielen.

Features

• 4-Quadranten-Multiplikation
• Komplett - keine externen Komponenten erforderlich
• Genauigkeit und Stabilität durch Lasertrimmung
• Gesamtfehler innerhalb von 2% des Skalenendwertes
• Hochohmiger Summierungseingang mit Einheitsverstärkung

Anwendungen

• Multiplikation
• Abteilung
• Quadrieren
• Modulation/Demodulation
• Phasenerkennung
• Spannungsgesteuerte Verstärker/Abschwächer/Filter
