4-1393479-4 | AMP

Sub-D-Steckverbinder DIN 41652 Typ TE Connectivity/AMP SBM 383.

Als Schnittstellenverbinder in der Daten-, Fernmelde- und Nachrichtentechnik kompatibel zu allen auf dem Markt befindlichen Steckersystemen der Serie Sub-D nach DIN 41652; Prüfspannung: Kontakt/Kontakt 1000 Veff, Kontakt/Masse 1500 Veff, Betriebsstrom bei +20 °C: Lötösen 5,0 A, Lötstifte gerade 5,0 A, Lötstifte abgewinkelt mit Kunststoffwinkel/Metallwinkel 3,5/3,3 A, Luft- und Kriechstrecke Kontakt/Kontakt 1,0 mm, Kontakt/Masse 2,2 mm, abweichend für Lötstift mit Metallwinkel Kontakt/Masse 2,0 mm, Durchgangswiderstand: max. 10 mOhm, Isolationswiderstand: min. 50 GOhm. Betriebstemperatur: –55 bis +125 °C, Isolierkörper: thermoplastischer Kunststoff, kieselgrau, RAL 7032, selbstverlöschend nach UL, Metallschutzkragen: Stahl, vernickelt, verzinnt, Stiftleiste mit oder ohne Schirmfiederung lieferbar, Lötstifte: Länge 4,0 mm für Bohrungen 1,0 mm, Stift- und Federkontakte: Cu-Legierung gestanzt bzw. gerollt, über Nickel vergoldet, Anschlüsse: verzinnt, Anforderungsstufe: 2/min. 400 Steckzyklen, max. Länge der Steckverbinder (Maß A): 9polig 31,2 mm, 15polig 39,5 mm, 25polig 53,4 mm, 37polig 69,7 mm, 50polig 67,3 mm, Abstand zw. den Befestigungslöchern (Maß C): 9polig 25 mm, 15polig 33,3 mm, 25polig 47 mm, 37polig 63,5 mm, 50polig 61,1 mm, Breite (Maß E): max. 12,9 mm (50polig 15,8 mm). Zulassungen: IEC Publ. 68 und DIN 41640, IEC Publ. 512, DIN 41652, IEC Publ. 807-2 und MiL-C-24308.

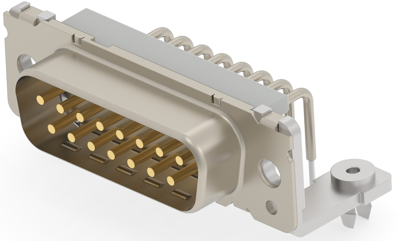

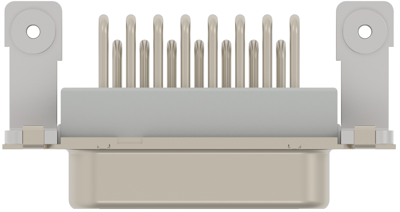

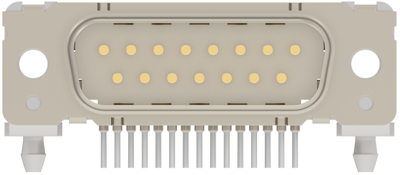

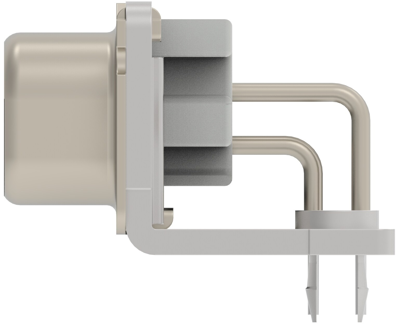

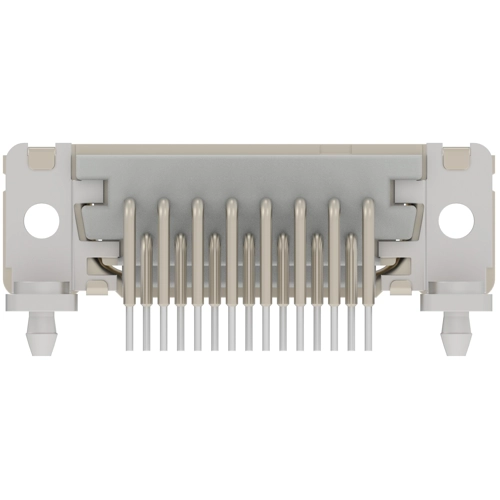

Stiftleisten abgewinkelt mit Metallwinkel 7,3 mm hoch und Schirmfiederung sowie Befestigungsclips und Gewindebohrung 4-40 UNC Typ 4-139.

Für Leiterplattenmontage, mit Lötstiften.

Technische Merkmale (Typ, Polzahl): 4-1393479-4, 15polig, Rm 2,76 x 2,54 mm
