ACS712ELCTR-05B-T | Sensor ICs

Linearer Stromsensor-IC auf Hall-Effekt-Basis, ACS712ELCTR-05B-T, Allegro

Der ACS712ELCTR-05B-T bietet eine wirtschaftliche und präzise Lösung für die Messung von Wechsel- oder Gleichstrom in industriellen, kommerziellen und Kommunikationssystemen. Das Gehäuse des Bausteins ermöglicht eine einfache Implementierung durch den Kunden. Zu den typischen Anwendungen gehören Motorsteuerung, Lasterkennung und -management, Schaltnetzteile und Überstromschutz. Der Baustein ist nicht für den Einsatz in Kraftfahrzeugen vorgesehen. Der Baustein besteht aus einem präzisen, linearen Hall-Schaltkreis mit geringem Offset und einem Kupferleitpfad, der sich nahe der Oberfläche des Chips befindet.

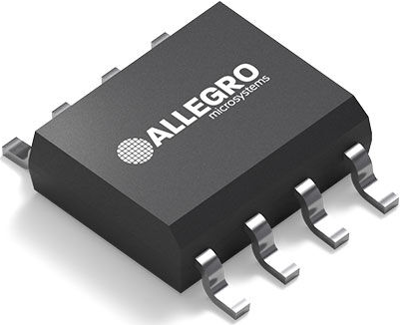

Der Strom, der durch diese Kupferleitung fließt, erzeugt ein Magnetfeld, das der Hall-IC in eine proportionale Spannung umwandelt. Die Genauigkeit des Geräts wird durch die unmittelbare Nähe des magnetischen Signals zum Hall-Wandler optimiert. Der BiCMOS-Hall-IC mit niedrigem Offset und Chopper-Stabilisierung liefert eine präzise, proportionale Spannung, die nach dem Packaging auf Genauigkeit programmiert wird. Der ACS712ELCTR-05B-T wird in einem kleinen, oberflächenmontierbaren SOIC8-Gehäuse geliefert. Der Leadframe ist mit 100 % mattem Zinn beschichtet, was mit den standardmäßigen bleifreien (Pb) Leiterplattenmontageprozessen kompatibel ist. Intern ist das Gerät Pb-frei, mit Ausnahme der Flip-Chip-Hochtemperatur-Lötkugeln auf Pb-Basis, die derzeit von der RoHS-Richtlinie ausgenommen sind. Das Gerät wird vor dem Versand ab Werk vollständig kalibriert.

Features

• Rauscharmer analoger Signalweg
• Die Gerätebandbreite wird über den neuen FILTER-Pin eingestellt
• 5 µs Ausgangsanstiegszeit als Reaktion auf den Eingangssprungstrom
• Werkseitig auf Genauigkeit getrimmt
• Magnetische Hysterese nahezu Null
• Ratiometrischer Ausgang aus der Versorgungsspannung
