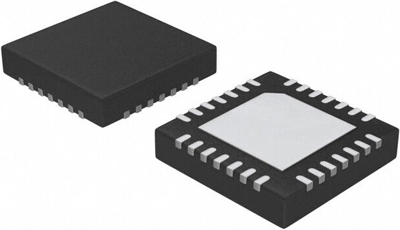

Mikroschritt-Treiber, A4983SETTR-T, Allegro
Der A4983SETTR-T ist ein kompletter Mikroschrittmotor-Treiber mit integriertem Übersetzer für eine einfache Bedienung. Er ist für den Betrieb eines bipolaren Schrittmotors in Voll-, Halb-, Viertel-, Achtel- und Sechzehntel-Schritt-Modi ausgelegt und verfügt über eine Ausgangskapazität von bis zu 35 V und ±2 A. Der A4983 enthält einen Stromregler mit fester Ausschaltzeit, der in den Modi Slow oder Mixed Decay arbeiten kann. Der Übersetzer ist der Schlüssel zur einfachen Implementierung des A4983SETTR-T. Die Eingabe eines Impulses am STEP-Eingang genügt, um den Motor um einen Mikroschritt zu bewegen. Es sind keine Phasensequenztabellen, Hochfrequenz-Steuerleitungen oder komplexe Schnittstellen zu programmieren. Die Schnittstelle des A4983SETTR-T eignet sich ideal für Anwendungen, bei denen ein komplexer Mikroprozessor nicht verfügbar oder überlastet ist.
Features
- Automatische Erkennung/Auswahl des Stromabfallmodus
- Gemischter und langsamer Stromabfallmodus
- Synchrone Gleichrichtung für geringe Verlustleistung
- Querstromschutz
- Thermische Abschaltschaltung
