A4918KJPTR-5-T | Motorsteuerungs ICs

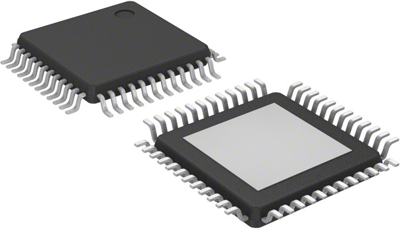

Automotive Dreiphasen-MOSFET-Treiber, A4918KJPTR-5-T, Allegro

Der A4918 ist ein n-Kanal-Leistungs-MOSFET-Treiber, der einen in einer 3-Phasen-Brückenanordnung angeschlossenen MOSFET steuern kann und speziell für Kfz-Anwendungen mit einer induktiven Last hoher Leistung, wie z.B. einem BLDC-Motor, entwickelt wurde. Ein einzigartiger Ladungspumpenregler liefert die Versorgung für die MOSFET-Gate-Ansteuerung bei Batteriespannungen bis zu 7 V und ermöglicht dem A4918 den Betrieb mit einer reduzierten Gate-Ansteuerung bis zu 4,5 V. Gate-Treiberspannung und -stärke sind programmierbar, um EMV-Probleme zu reduzieren. Ein Bootstrap-Kondensator wird verwendet, um die für einen n-Kanal-MOSFET erforderliche Versorgungsspannung über der Batterie bereitzustellen, mit einer zusätzlichen Ladungspumpe über der Batterie, um sicherzustellen, dass der Bootstrap-Kondensator im eingeschalteten Zustand geladen bleibt.

Alle sechs Leistungs-MOSFETs in der 3-Phasen-Brücke lassen sich vollständig steuern, so dass ein Motor mit Blockkommutierung oder Sinusanregung betrieben werden kann. Der Leistungs-MOSFET ist durch eine integrierte Crossover-Steuerung und eine optionale programmierbare Totzeit vor Shoot-Through geschützt. Die integrierte Diagnosefunktion zeigt mehrere interne Fehler, Systemfehler und Leistungsbrückenfehler an und kann so konfiguriert werden, dass der Leistungs-MOSFET unter den meisten Kurzschlussbedingungen geschützt ist.

Features

• Bootstrap-Gate-Treiber für n-Kanal-MOSFET-Brücke
• Querschlussschutz mit einstellbarer Totzeit
• Ladepumpe für Betrieb mit niedriger Versorgungsspannung
• Programmierbare Gate-Antriebsspannung und -stärke
• Integrierte Logikversorgung
• Drei programmierbare Strommessverstärker
• Umfangreiche programmierbare Diagnosefunktionen
• Diagnostische Überprüfung
