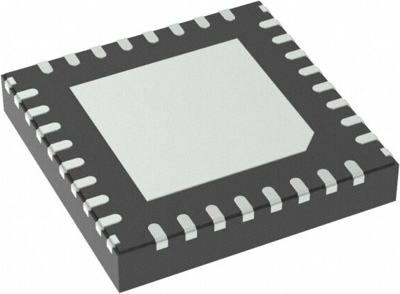

A80803KETASR | LED-Treiber ICs

Multi-Topology Synchronous LED Controller, A80803KETASR, Allegro

Der A80803KETASR ist ein schaltbarer Konstantstrom-DC/DC-Controller, der für Hochleistungs-LED-Automobilbeleuchtungsanwendungen entwickelt wurde. Er basiert auf einer programmierbaren Festfrequenz-Spitzenstrommodus-Steuerarchitektur und kann in einer Vielzahl von Schalttopologien konfiguriert werden, um spezifische Anwendungsanforderungen zu erfüllen. Der A80803KETASR enthält sowohl Low-Side- als auch High-Side-Gate-Treiber zur Steuerung externer Leistungs-MOSFETs. Darüber hinaus sind zwei zusätzliche Gate-Treiber integriert, mit denen ein Teil des LED-Strings aktiviert oder deaktiviert werden kann, was den Betrieb mit Fern- und Nahlicht vereinfacht.

Diagnosen können über SPI oder über die beiden Fault-Pins gemeldet werden. Die SPI-Schnittstelle ermöglicht auch die Steuerung vieler Konfigurationsoptionen für den A80803KETASR. Alternativ können diese Optionen werksseitig programmiert und im EEPROM gespeichert werden, wodurch ein lokaler Mikrocontroller überflüssig wird. Die LED-Helligkeit kann durch ein am EN/PWM-Pin angelegtes PWM-Signal oder durch ein über SPI konfiguriertes internes PWM-Signal gesteuert werden. Ein interner Treiber steuert einen MOSFET in Reihe mit der LED-Kette, um die Dimmung zu optimieren. Die Stärke des PWMOUT-Treibers ist über SPI programmierbar, um den LED-Strom während der PWM-Übergänge zu optimieren. Zusätzlich ist eine LED-Stromrückführung vorgesehen, um das Gerät bei niedriger Eingangsspannung oder thermischen Ereignissen zu schützen.

Features

• Single-Ended-Topologie-Controller mit internen Gate-Treibern für externe Low-Side- und High-Side-MOSFETs
• Komplementäre Gate-Treiber für Fern-/Abblendlichtanwendungen
• Interner PWM-Generator und -Treiber zur Steuerung externer Dimm-MOSFET
• Festfrequenzbetrieb mit programmierbarem Dithering zur EMV-Minderung
• Konstantstromregelung
