A4919GLPTR-5-T | Gate Treiber ICs

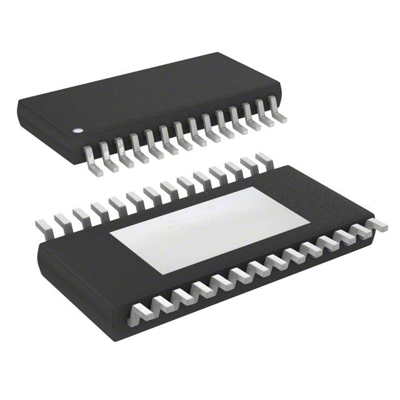

Dreiphasen-MOSFET-Treiber, A4919GLPTR-5-T, Allegro

Der A4919 ist ein dreiphasiger Controller zur Verwendung mit einem externen N-Kanal-Leistungs-MOSFET. Ein einzigartiger Ladungspumpenregler sorgt für volle (>10 V) Gate-Ansteuerung bei Versorgungsspannungen bis zu 7 V und ermöglicht dem A4919 den Betrieb mit reduzierter Gate-Ansteuerung bei Versorgungsspannungen bis zu 5,5 V. Ein Bootstrap-Kondensator wird verwendet, um die für den n-Kanal-MOSFET erforderliche Versorgungsspannung bereitzustellen.

Für jeden der sechs Leistungs-MOSFETs in der 3-Phasen-Brücke steht ein Logikeingang zur Verfügung, so dass ein Motor mit einem beliebigen, von einer externen Steuerung definierten Kommutierungsschema betrieben werden kann. Der Leistungs-MOSFET ist durch eine integrierte Crossover-Steuerung vor Querschlüssen geschützt. Eine unabhängige Drain-Source-Spannungsüberwachung am MOSFET sorgt für die Erkennung von Kurzschluss und Erdschluss in der Motorphase. Kurzschlüsse, Versorgungsunterspannung und Übertemperatur des Chips werden durch einen einzigen Open-Collector-Fehlerausgang angezeigt.

Features

• Option für geregelte Logikversorgungsspannung
• Option für Niedrigstrom-Ruhemodus
• Motorphasen-Kurzschluss- und Kurzschluss-Masse-Erkennung
• Querleitungsschutz
• Unterspannungs- und Übertemperaturüberwachung

Anwendungen

• Rasen- und Gartengeräte
• Batteriebetriebene Elektrowerkzeuge
• Industrie-Schleifmaschinen
• Geräte für kontinuierlichen positiven Atemwegsdruck (CPAP)
• Staubsauger
