DH2C-B1PA | ZF Switches and Sensors

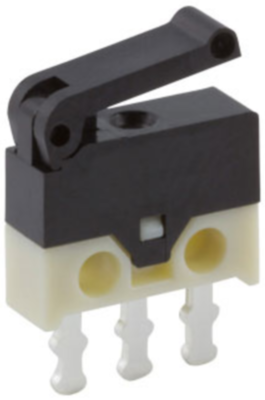

Ultraminiatur-Schnappschalter, Ein-Ein, Lötanschluss, Rollenhebel, 0,5 N, 0,05 A/30 VDC, IP40, DH2C-B1PA

Bestellnr.: 13G1058

EAN: 4099889212440

HTN:

DH2C-B1PA

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Schaltfunktion Ein-Ein

Betätiger Rollenhebel

Betätigungskraft 0,5 N

Schaltpunkt 6,7 mm ±0,5 mm

Anschluss Lötanschluss

Download Datenblatt Technische Daten

Dieser Artikel ist leider nicht verfügbar.

Als Alternative empfehlen wir Ihnen diesen Artikel:

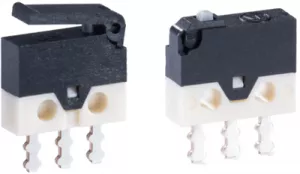

Ultraminiatur-Schnappschalter, Ein-Ein, Lötanschluss, simulierte Rolle, 0,5 N, 0,5 A/30 VDC, IP40, DHGC-B1LA

Bestellnr.: 13G1226

Hersteller: ZF Switches and Sensors

pro Stk. 1,7136 € *

Zum Produkt

*inkl. MwSt. zzgl. Versandkosten

Produktbeschreibung

Ultraminiatur-Schnappschalter Typ Cherry DH2C.

Speziell für kleine Schaltströme und Spannungen konzipiert; Schaltfunktion: Wechsler, Schaltleistung: 5,0 bis 500 mA/30 VDC, Kontakte: AuAgPt, Anschlüsse: CuZn, versilbert, Lebensdauer elektrisch: 30.000 Schaltspiele, Betriebstemperatur: –25 bis +70 °C, Schutzart: IP 40, Maße: 8,2 x 2,7 x 6,2 mm.

Mit Zusatzbetätiger Typ DH2C.

Schaltbetätigungskraft: max. 50 cN, Schaltpunkt: 6,7 mm (±0,5), Vorlaufweg: max. 1,3 mm, Nachlaufweg: min. 0,3 mm, Differenzweg: max. 0,6 mm, Ruhestellung: max. 8,5 mm.

Technische Merkmale (Typ, Anschlussart): DH2C-B1PA, Lötanschluss

Technische Daten

Filter	Merkmal	Wert
	Schaltfunktion	Ein-Ein
	Betätiger	Rollenhebel
	Betätigungskraft	0,5 N
	Schaltpunkt	6,7 mm ±0,5 mm
	Anschluss	Lötanschluss
	Bauform	gerade
	Gehäusematerial	PPS
	Schaltleistung	0,05 A/30 VDC
	Schutzart (Betätigungsseite)	IP40
