DH2C-B1AA | ZF Switches and Sensors

Ultraminiatur-Schnappschalter, Ein-Ein, Lötanschluss, Stift Stößel, 0,9 N, 0,05 A/30 VDC, IP40, DH2C-B1AA

Bestellnr.: 13G1057

EAN: 4099889212433

HTN:

DH2C-B1AA

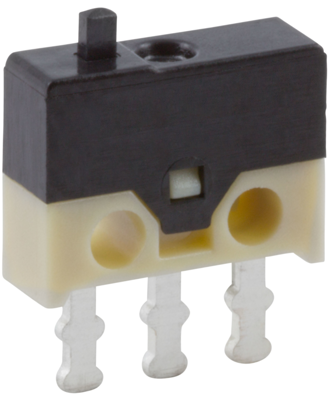

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Schaltfunktion Ein-Ein

Betätiger Stift Stößel

Betätigungskraft 0,9 N

Schaltpunkt 5,6 mm ±0,15 mm

Anschluss Lötanschluss

Download Datenblatt Technische Daten

Dieser Artikel ist leider nicht verfügbar.

Als Alternative empfehlen wir Ihnen diesen Artikel:

Ultraminiatur-Schnappschalter, Ein-Ein, Lötanschluss, Kugelkopf, 0,9 N, 0,5 A/30 VDC, IP40, DHGC-B1AA

Bestellnr.: 13G1225

Hersteller: ZF Switches and Sensors

pro Stk. 1,6422 € *

Zum Produkt

*inkl. MwSt. zzgl. Versandkosten

Produktbeschreibung

Ultraminiatur-Schnappschalter Typ Cherry DH2C.

Speziell für kleine Schaltströme und Spannungen konzipiert; Schaltfunktion: Wechsler, Schaltleistung: 5,0 bis 500 mA/30 VDC, Kontakte: AuAgPt, Anschlüsse: CuZn, versilbert, Lebensdauer elektrisch: 30.000 Schaltspiele, Betriebstemperatur: –25 bis +70 °C, Schutzart: IP 40, Maße: 8,2 x 2,7 x 6,2 mm.

Ohne Zusatzbetätiger Typ DH2C.

Schaltbetätigungskraft: max. 90 cN, Schaltpunkt: 5,6 mm (±0,15), Vorlaufweg: max. 0,35 mm, Nachlaufweg: min. 0,1 mm, Differenzweg: max. 0,07 mm, Ruhestellung: max. 6,2 mm.

Technische Merkmale (Typ, Anschlussart): DH2C-B1AA, Lötanschluss

Technische Daten

Filter	Merkmal	Wert
	Schaltfunktion	Ein-Ein
	Betätiger	Stift Stößel
	Betätigungskraft	0,9 N
	Schaltpunkt	5,6 mm ±0,15 mm
	Anschluss	Lötanschluss
	Bauform	gerade
	Gehäusematerial	PPS
	Schaltleistung	0,05 A/30 VDC
	Schutzart (Betätigungsseite)	IP40
