DG23-B1AA | ZF Switches and Sensors

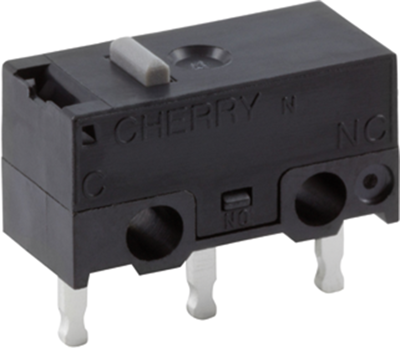

Subminiatur-Schnappschalter, Ein-Ein, Leiterplattenanschluss, Stift Stößel, 1,4 N, 3 A/125 VAC, 2A/30 VDC, IP40, DG23-B1AA

Bestellnr.: 13G1120

EAN: 4099889212686

HTN:

DG23-B1AA

Herstellerserien: DG

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Schaltfunktion Ein-Ein

Betätiger Stift Stößel

Betätigungskraft 1,4 N

Schaltpunkt 5,4 mm ±0,2 mm

Anschluss Leiterplattenanschluss

Download Datenblatt Technische Daten

Dieser Artikel ist leider nicht verfügbar.

Als Alternative empfehlen wir Ihnen diesen Artikel:

Subminiatur-Schnappschalter, Ein-Ein, Drucktaster, 4,9 N, 0,1 (0,1) A/125 VAC, 250 VAC, DGG3-E7AA

Bestellnr.: 13G1188

Hersteller: ZF Switches and Sensors

pro Stk. 1,3090 € *

Zum Produkt

*inkl. MwSt. zzgl. Versandkosten

Produktbeschreibung

Subminiatur-Schnappschalter Serie DG Typ Cherry DG23-.

In Kleinstausführung, für Schwachstromanwendungen und Leiterplattenmontage im Rastermaß 5,08 mm; Kontaktart: Wechsler, Schaltleistung nach UL und CSA: 50 mA/30 VDC, Kontakte: AgNi, vergoldet, Betätigerfarbe: schwarz, Umgebungstemperatur: –25 bis +85 °C, Anschlüsse: CuZn, versilbert, Material Betätiger: PBT (UL 94 V-0), Sockel: PPHS (UL 94 V-0). Zulassungen: UL, CSA. Die Länge der Zusatzbetätiger bemisst sich ab Mitte der Befestigungsbohrung, die vom Zusatzbetätiger überragt wird.

Ohne Zusatzbetätiger Typ DG23-.

Schaltbetätigungskraft: max. 140 cN, Schaltpunkt: 5,4 mm (±0,2). Vorlaufweg: max. 0,5 mm, Nachlaufweg: min. 0,2 mm, Differenzweg: max. 0,1 mm, Ruhestellung: max. 5,9 mm.

Technische Merkmale (Typ, Anschlussart): DG23-B1AA, LP-Anschl. unten gerade

Technische Daten

Filter	Merkmal	Wert
	Schaltfunktion	Ein-Ein
	Betätiger	Stift Stößel
	Betätigungskraft	1,4 N
	Schaltpunkt	5,4 mm ±0,2 mm
	Anschluss	Leiterplattenanschluss
	Bauform	gerade
	Gehäusematerial	PPS
	Schaltleistung	3 A/125 VAC, 2A/30 VDC
	Schutzart (Betätigungsseite)	IP40
