DG13-B1LA | ZF Switches and Sensors

Subminiatur-Schnappschalter, Ein-Ein, Leiterplattenanschluss, Scharnierhebel, 0,4 N, 3 A/125 VAC, 2A/30 VDC, IP40, DG13-B1LA

Bestellnr.: 13G1106

EAN: 4099889212594

HTN:

DG13-B1LA

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Schaltfunktion Ein-Ein

Betätiger Scharnierhebel

Betätigungskraft 0,4 N

Schaltpunkt 6,8 mm ±0,4 mm

Anschluss Leiterplattenanschluss

Download Datenblatt Technische Daten

Dieser Artikel ist leider nicht verfügbar.

Als Alternative empfehlen wir Ihnen diesen Artikel:

Subminiatur-Schnappschalter, Ein-Ein, Scharnierhebel, 4,9 N, 3 (0,5) A/125 VAC, 250 VAC, DGE3-E7LC

Bestellnr.: 13G1186

Hersteller: ZF Switches and Sensors

pro Stk. 1,3090 € *

Zum Produkt

*inkl. MwSt. zzgl. Versandkosten

Produktbeschreibung

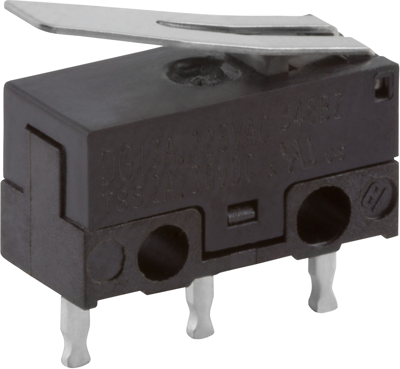

Subminiatur-Schnappschalter Serie DG Typ Cherry DG13-.

In Kleinstausführung, für Schwachstromanwendungen und Leiterplattenmontage im Rastermaß 5,08 mm; Kontaktart: Wechsler, Schaltleistung nach UL und CSA: 2,0 A/30 VDC, 3,0 A/125 VAC, Kontakte: AgNi, Betätigerfarbe: schwarz, Betriebstemperatur: –25 bis +85 °C, Anschlüsse: CuZn, versilbert, Material Betätiger: PBT (UL 94 V-0), Sockel: PPHS (UL 94 V-0). Zulassungen: UL, CSA. Die Länge der Zusatzbetätiger bemisst sich ab Mitte der Befestigungsbohrung, die vom Zusatzbetätiger überragt wird.

Mit flachem und geradem Zusatzbetätiger 4,35 mm lang ab Mitte der Bef.-Bohrung Typ DG13-.

Schaltbetätigungskraft: max. 45 cN, Schaltpunkt: 6,8 mm (+0,8/–0,4), Vorlaufweg: max. 1,8 mm, Nachlaufweg: min. 0,55 mm, Differenzweg: max. 0,5 mm, Ruhestellung: max. 9,4 mm.

Technische Merkmale (Typ, Anschlussart): DG13-B1LA, LP-Anschl. unten gerade

Technische Daten

Filter	Merkmal	Wert
	Schaltfunktion	Ein-Ein
	Betätiger	Scharnierhebel
	Betätigungskraft	0,4 N
	Schaltpunkt	6,8 mm ±0,4 mm
	Anschluss	Leiterplattenanschluss
	Bauform	gerade
	Gehäusematerial	PPS
	Schaltleistung	3 A/125 VAC, 2A/30 VDC
	Schutzart (Betätigungsseite)	IP40
