264-735 | WAGO

4-Leiter-Mini-Durchgangsklemme, Federklemmanschluss, 0,08-2,5 mm², 1-polig, 24 A, 8 kV, schwarz, 264-735

Bestellnr.: 45P7950
EAN: 4055143254205
HTN:
264-735
Herstellerserien: 264
264-735 WAGO Reihenklemmen

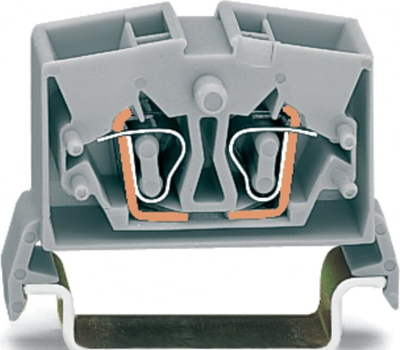

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,5113 € *
Standardlieferzeit ab Hersteller beträgt: 4 Wochen
Gesamtpreis:
1,51 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,5113 €
10 Stk.
1,4042 €
50 Stk.
1,2971 €
100 Stk.
1,1781 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Durchgangsklemme, 264-735, WAGO

Die Durchgangsklemme hat die Artikelnummer 264-735 und ermöglicht eine schnelle und zuverlässige Verbindung. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Mini-Reihenklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 800 V und der Bemessungsstrom 24 A. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP-Technologie genutzt. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich.

Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Hierbei handelt es sich um eine Durchgangsklemme mit 1 Ebene. Über die 4 Klemmstellen kann 1 Potenzial angebunden werden. Das schwarze Gehäuse aus Polyamid (PA66) sorgt für die Isolierung. Diese Mini-Reihenklemme wird durch ein Betätigungswerkzeug betätigt. Die Montage erfolgt auf einer Tragschiene 35. Über die Frontverdrahtung werden Leiter aus Kupfer angeschlossen.

Technische Daten
Filter Merkmal Wert
Verschmutzungsgrad 3
Polzahl 1-polig
AWG-Leiterquerschnitt AWG 28 bis 12
Breite 10 mm
Bemessungsstoßspannung 8 kV
Anzahl der Klemmstellen 4
Anschluss Federklemmanschluss
Farbe schwarz
Höhe 38 mm
Ausführung 4-Leiter-Mini-Durchgangsklemme
Bemessungsspannung 800 V
Nennstrom 24 A
Leiterquerschnitt 0,08-2,5 mm²
Logistik
Merkmal Wert
Ursprungsland CH
Zolltarifnummer 85369010
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Nein
Stand der RoHS-Richtlinie 31.03.15
