869-314 | WAGO
Mittelklemme, 1-polig, 0,08-2,5 mm², AWG 28-12, gerade, 24 A, 500 V, Federkraftanschluss, 869-314

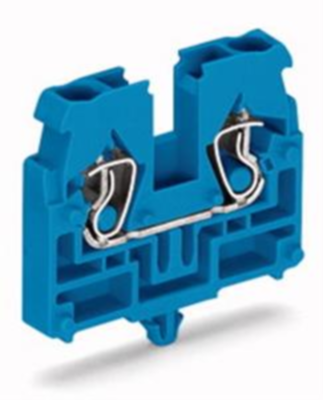

Durchgangsklemme, 869-314, WAGO
Die Durchgangsklemme 869-314 ermöglicht eine schnelle und zuverlässige Verdrahtung. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 6 und 7 mm . Bei diesem Produkt findet die CAGE CLAMP-Technologie Verwendung. Der erprobte und wartungsfreie CAGE CLAMP Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Über ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt.
| AWG-Leiterquerschnitt | AWG 28-12 | |
| Polzahl | 1-polig | |
| Nennspannung | 500 V | |
| Nennstrom | 24 A | |
| Kontaktanschluss | Federkraftanschluss | |
| Leiterquerschnitt | 0,08-2,5 mm² | |
| Bauform | gerade |
| Zolltarifnummer | 85369010 |
| Ursprungsland | DE |
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
