769-515 | WAGO

1-Leiter-Endmodul, 1-polig, RM 5 mm, 0,08-4,0 mm², AWG 28-12, abgewinkelt, 32 A, 500 V, Federkraftanschluss, 769-515

Bestellnr.: 44P6624
EAN: 4017332619738
HTN:
769-515
Herstellerserien: X-COM
769-515 WAGO Anschlussblöcke

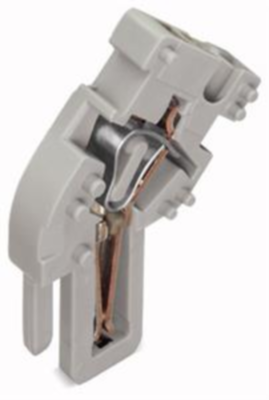

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,7973 € *
Standardlieferzeit ab Hersteller beträgt: 3 Wochen
Gesamtpreis:
0,80 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
0,7973 €

Federleiste/Buchse, 769-515, WAGO

Die Federleiste/Buchse 769-515 bietet eine reibungslose Elektroinstallation. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Dieses Produkt verwendet die CAGE CLAMP-Technologie. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (5 x 37,1 x 26,5) mm. In Abhängigkeit von der Leiterart eignet sich die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 4 mm². Über ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt.

Technische Daten
Filter Merkmal Wert
Kontaktanschluss Federkraftanschluss
Polzahl 1-polig
Nennspannung 500 V
Bauform abgewinkelt
Nennstrom 32 A
AWG-Leiterquerschnitt AWG 28-12
Leiterquerschnitt 0,08-4,0 mm²
Ausführung Buchse
Rastermaß 5 mm
Logistik
Merkmal Wert
Zolltarifnummer 85366990
Ursprungsland DE
Compliance
Merkmal Wert
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
RoHS konform Ja
