769-505 | WAGO

2-Leiter-Mittelmodul, 1-polig, RM 5 mm, 0,08-4,0 mm², AWG 28-12, gerade, 32 A, 500 V, Federkraftanschluss, 769-505

Bestellnr.: 44P6612
EAN: 4017332331456
HTN:
769-505
Herstellerserien: X-COM
769-505 WAGO Anschlussblöcke

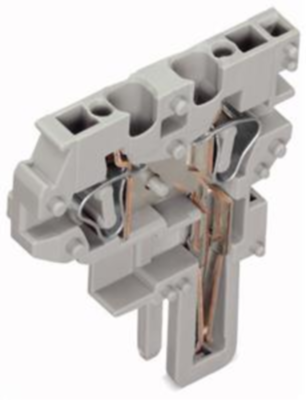

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,4637 € *
Standardlieferzeit ab Hersteller beträgt: 4 Wochen
Gesamtpreis:
1,46 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
1,4637 €

Federleiste/Buchse, 769-505, WAGO

Die Federleiste/Buchse 769-505 verspricht eine fehlerfreie Elektroinstallation. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Dieses Produkt basiert auf der CAGE CLAMP-Technologie. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (5 x 45,2 x 35,9) mm. In Abhängigkeit von der Leiterart eignet sich die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 4 mm². Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug.

Technische Daten
Filter Merkmal Wert
Polzahl 1-polig
Nennspannung 500 V
Rastermaß 5 mm
Leiterquerschnitt 0,08-4,0 mm²
Ausführung Buchse
Kontaktanschluss Federkraftanschluss
Nennstrom 32 A
AWG-Leiterquerschnitt AWG 28-12
Bauform gerade
Logistik
Merkmal Wert
Ursprungsland PL
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
