769-504 | WAGO

2-Leiter-Anfangsmodul, 1-polig, RM 5 mm, 0,08-4,0 mm², AWG 28-12, gerade, 32 A, 500 V, Federkraftanschluss, 769-504

Bestellnr.: 44P6609
EAN: 4017332331449
HTN:
769-504
Herstellerserien: X-COM
769-504 WAGO Anschlussblöcke

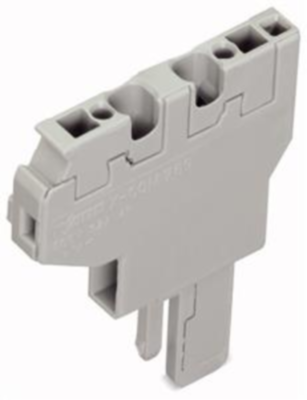

Abbildung kann abweichen
Einzelpreis (€ / Stk.)
1,9754 € *
Standardlieferzeit ab Hersteller beträgt: 4 Wochen
Gesamtpreis:
1,98 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
1 Stk.
1,9754 €

Federleiste/Buchse, 769-504, WAGO

Die Federleiste/Buchse 769-504 verspricht eine fehlerfreie Elektroinstallation. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  nötig. Dieses Produkt basiert auf der CAGE CLAMP-Technologie. Der erprobte und wartungsfreie CAGE CLAMP Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (5 x 45,2 x 35,9) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug.

Technische Daten
Filter Merkmal Wert
Polzahl 1-polig
AWG-Leiterquerschnitt AWG 28-12
Kontaktanschluss Federkraftanschluss
Bauform gerade
Ausführung Buchse
Rastermaß 5 mm
Nennstrom 32 A
Leiterquerschnitt 0,08-4,0 mm²
Nennspannung 500 V
Logistik
Merkmal Wert
Ursprungsland PL
Zolltarifnummer 85366990
Compliance
Merkmal Wert
RoHS konform Ja
SVHC frei Ja
Stand der RoHS-Richtlinie 31.03.15
