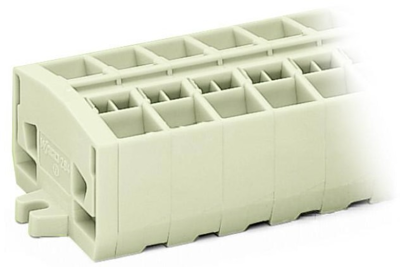

4-Leiter-Klemmenleiste Ex e II, 6-polig, RM 10 mm, 0,08-2,5 mm², AWG 28-12, gerade, 23 A, 690 V, Federkraftanschluss, 264-286
Durchgangsklemme, 264-286, WAGO

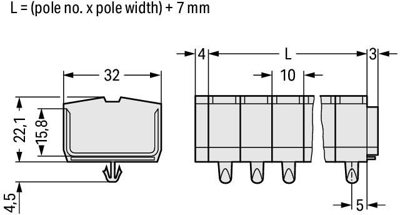

Die Durchgangsklemme 264-286 ermöglicht einen schnellen und sicheren Anschluss. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt ist mit der CAGE CLAMP-Technologie ausgestattet. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (67 x 32 x 22,1) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für diese Mini-Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug.
| Rastermaß | 10 mm | |
| Nennspannung | 690 V | |
| Nennstrom | 23 A | |
| Leiterquerschnitt | 0,08-2,5 mm² | |
| Kontaktanschluss | Federkraftanschluss | |
| Bauform | gerade | |
| AWG-Leiterquerschnitt | AWG 28-12 | |
| Polzahl | 6-polig |
| Zolltarifnummer | 85369010 |
| Ursprungsland | DE |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
