264-284 | WAGO

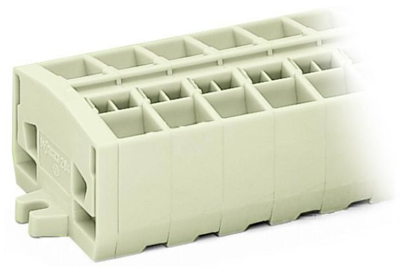

4-Leiter-Klemmenleiste Ex e II, 4-polig, RM 10 mm, 0,08-2,5 mm², AWG 28-12, gerade, 23 A, 690 V, Federkraftanschluss, 264-284
Durchgangsklemme, 264-284, WAGO

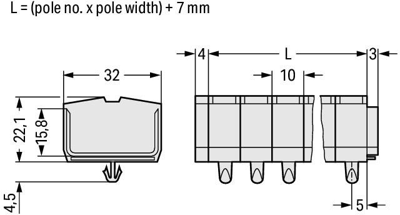

Die Durchgangsklemme 264-284 ermöglicht eine einfache und sichere Verdrahtung. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt verwendet die CAGE CLAMP-Technologie. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (47 x 32 x 22,1) mm. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für diese Mini-Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug.
| Filter | Merkmal | Wert |
|---|---|---|
| Nennstrom | 23 A | |
| Bauform | gerade | |
| Kontaktanschluss | Federkraftanschluss | |
| AWG-Leiterquerschnitt | AWG 28-12 | |
| Rastermaß | 10 mm | |
| Nennspannung | 690 V | |
| Polzahl | 4-polig | |
| Leiterquerschnitt | 0,08-2,5 mm² |
| Merkmal | Wert |
|---|---|
| Ursprungsland | DE |
| Zolltarifnummer | 85369010 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
