264-209 | WAGO
4-Leiter-Klemmenleiste, 9-polig, 0,08-2,5 mm², AWG 28-12, gerade, 24 A, 800 V, Federkraftanschluss, 264-209

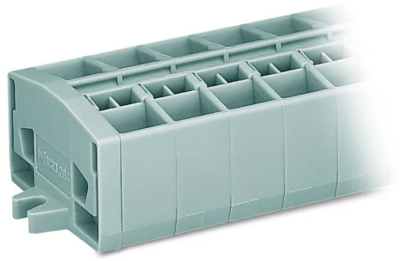

Durchgangsklemme, 264-209, WAGO

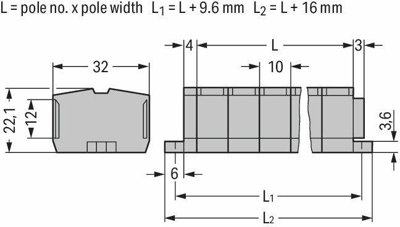

Die Durchgangsklemme 264-209 ermöglicht einen schnellen und sicheren Anschluss. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt basiert auf der CAGE CLAMP-Technologie. Der bewährte und wartungsfreie CAGE CLAMP Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (106 x 32 x 22,1) mm. In Abhängigkeit von der Leiterart eignet sich diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Über ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt.
| Nennspannung | 800 V | |
| Nennstrom | 24 A | |
| Leiterquerschnitt | 0,08-2,5 mm² | |
| Kontaktanschluss | Federkraftanschluss | |
| Bauform | gerade | |
| AWG-Leiterquerschnitt | AWG 28-12 | |
| Polzahl | 9-polig |
| Zolltarifnummer | 85369010 |
| Ursprungsland | DE |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
