264-109 | WAGO
2-Leiter-Klemmenleiste, 9-polig, 0,08-2,5 mm², AWG 28-12, gerade, 24 A, 800 V, Federkraftanschluss, 264-109

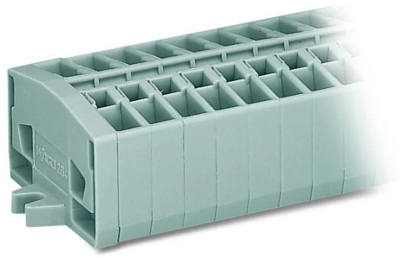

Durchgangsklemme, 264-109, WAGO

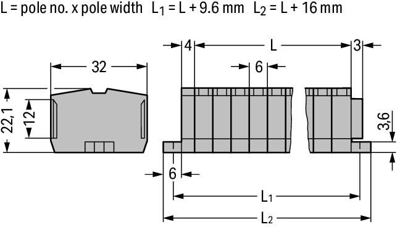

Die Durchgangsklemme 264-109 ermöglicht einen schnellen und zuverlässigen Anschluss. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Bei diesem Produkt kommt die CAGE CLAMP-Technologie zum Tragen. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (70 x 32 x 22,1) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Über ein Betätigungswerkzeug wird diese Mini-Reihenklemme betätigt.
| AWG-Leiterquerschnitt | AWG 28-12 | |
| Polzahl | 9-polig | |
| Nennspannung | 800 V | |
| Nennstrom | 24 A | |
| Kontaktanschluss | Federkraftanschluss | |
| Leiterquerschnitt | 0,08-2,5 mm² | |
| Bauform | gerade |
| Zolltarifnummer | 85369010 |
| Ursprungsland | DE |
| RoHS konform | Ja |
| SVHC frei | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
