SFH6345 | Vishay

Vishay Optokoppler, DIP-8, SFH6345

Bestellnr.: 68S3674
EAN: 4099879001788
HTN:
SFH6345
Herstellerserien: SFH

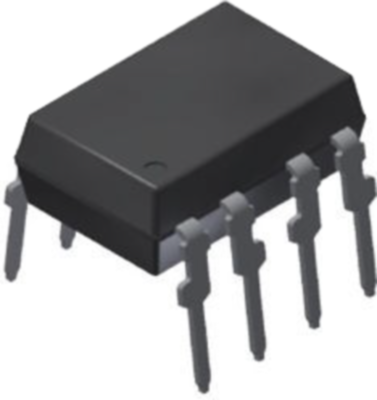

SFH6345 Vishay Optokoppler
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
0,6664 € *
Standardlieferzeit ab Hersteller beträgt: 12 Wochen
Gesamtpreis:
33,32 € *
Preisstaffel
Anzahl
Preis pro Einheit*
50 Stk.
0,6664 €
250 Stk.
0,6426 €
1000 Stk.
0,6188 €
2500 Stk.
0,5712 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Optokoppler, SFH6345, VISHAY

Der SFH6345 ist ein Optokoppler mit einer GaAlAs-Infrarotsendediode, die optisch mit einem integrierten Fotodetektor gekoppelt ist, der aus einer Fotodiode und einem Hochgeschwindigkeitstransistor in einem DIP-8-Plastikgehäuse besteht. Der Baustein ähnelt dem 6N135, hat aber eine zusätzliche Faraday-Abschirmung auf dem Detektor, die die dV/dt-Immunität zwischen Eingang und Ausgang verbessert. Signale können zwischen zwei elektrisch getrennten Schaltkreisen bis zu Frequenzen von 2 MHz übertragen werden. Dies ist eine ideale Lösung für die Isolierung von industriellen Kommunikationsbussen sowie für isolierte Antriebsstromkreisanwendungen wie IPM-Treiber (Intelligent Power Module).

Features

  • Hochgeschwindigkeits-Optokoppler ohne Sockelanschluss
  • Integrierter Detektor mit Fotodiode und Transistor
  • TTL-kompatibel
  • Ausgang mit offenem Kollektor
  • Gute CTR-Linearität im Verhältnis zum Durchlassstrom
  • Stabiler Feldeffekt
  • Niedrige Kopplungskapazität

Anwendungen

  • Datenkommunikation
  • IGBT-Treiber
  • Programmierbare Steuerungen
  • Programmierbare Steuerungen
Technische Daten
Filter Merkmal Wert
Montage SMD
Gehäuse DIP-8
Datenübertragungsrate 1000000 mb/s
Anzahl der Kanäle 1
Isolationsspannung 5.3 kV
Ausgangsstrom 8 mA
Anstiegszeit 300 s
Abfallzeit 300 s
min. Temperatur -55 °C
max. Temperatur 100 °C
Logistik
Merkmal Wert
Originalverpackung Stange mit 50 Stück
Zolltarifnummer 85414900
MSL MSL 1
Ursprungsland MY
Compliance
Merkmal Wert
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
