IL300 | Vishay

Vishay Optokoppler, DIP-8, IL300

Bestellnr.: 66S8310
EAN: 4099879000965
HTN:
IL300
Herstellerserien: IL

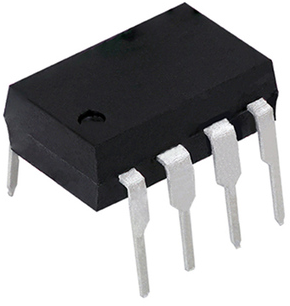

IL300 Vishay Optokoppler
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,1535 € *
Nächste Lieferung: 59 Stk. bestätigt für 09.05.2026
Gesamtpreis:
3,15 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,1535 €
10 Stk.
2,7727 €
100 Stk.
2,4276 €
200 Stk.
2,3324 €
1000 Stk.
2,1539 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

Optokoppler, IL300, VISHAY

Der IL300 besteht aus einem AlGaAs-Infrarotstrahler, der eine Ausgangs-PIN-Photodiode und eine Rückkopplungs-Photodiode bestrahlt. Die Rückkopplungsphotodiode erfasst einen Prozentsatz des Emitterflusses und erzeugt ein Steuersignal (IP1), mit dem die Emitterleistung durch Anpassung des Emittervorwärtsstroms konstant gehalten werden kann. Dadurch werden die nichtlinearen, zeitlichen und temperaturbedingten Eigenschaften des Emitters kompensiert. Die Ausgangs-PIN-Fotodiode erzeugt ein Ausgangssignal (IP2), das linear mit dem durch den Emitter erzeugten optischen Fluss verbunden ist. Die Zeit- und Temperaturstabilität der Verstärkung des Eingangs-Ausgangs-Kopplers (K3) wird durch die Verwendung angepasster PIN-Fotodioden gewährleistet, die den Ausgangsfluss des Emitters genau verfolgen.

Die Ausgangs-PIN-Fotodiode erzeugt ein Ausgangssignal (IP2), das linear mit dem durch den Emitter erzeugten optischen Fluss verbunden ist. Die Zeit- und Temperaturstabilität der Verstärkung des Eingangs-Ausgangs-Kopplers (K3) wird durch die Verwendung angepasster PIN-Fotodioden gewährleistet, die den Ausgangsfluss des Emitters genau verfolgen.

Features

  • Koppelt AC- und DC-Signale
  • Niedrige Eingangs-/Ausgangskapazität

Anwendungen

  • Rückkopplungsspannung/-strom des Netzteils
  • Isolierung von medizinischen Sensoren
  • Schnittstellen für Audiosignale
  • Isolierte Messumformer für die Prozesssteuerung
  • Digitale Telefonisolierung
Technische Daten
max. Temperatur 100 °C
Abfallzeit 1.75 s
Isolationsspannung 5.3 kV
Anzahl der Kanäle 1
Ausgangsstrom 70 A
Anstiegszeit 1.75 s
Montage THT
min. Temperatur -55 °C
Gehäuse DIP-8
Logistik
Zolltarifnummer 85414900
Originalverpackung Stange mit 50 Stück
Ursprungsland MY
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
