6N138 | Vishay

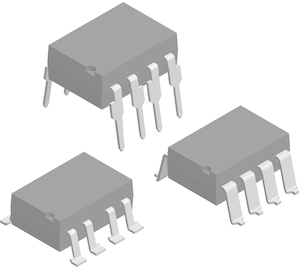

Vishay Optokoppler, DIP-8, 6N138
Einzelpreis (€ / Stk.)
0,5593 € *
Standardlieferzeit ab Hersteller beträgt: 32 Wochen
Gesamtpreis:
1.686,29 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
3015 Stk.
0,5593 €
Optokoppler, 6N138, VISHAY
Der 6N138 besteht aus einer AlGaAs-LED, die optisch mit einem Split-Darlington-Fotodetektor mit hoher Verstärkung gekoppelt ist. Die Split-Darlington-Konfiguration, die die Eingangs-Photodiode und die Verstärkung der ersten Stufe vom Ausgangstransistor trennt, ermöglicht eine niedrigere Ausgangssättigungsspannung und einen schnelleren Betrieb als bei herkömmlichen Darlington-Phototransistor-Optokopplern.
Anwendungen
- Digitale Logik-Masse-Isolierung
- Telefon-Klingelmelder
- Leitungsempfänger mit hohem Gleichtaktrauschen
- µP-Bus-Isolierung
- Stromschleifenempfänger
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | THT | |
| Gehäuse | DIP-8 | |
| Datenübertragungsrate | 100000 mb/s | |
| Anzahl der Kanäle | 1 | |
| Isolationsspannung | 5.3 kV | |
| Ausgangsstrom | 60 mA | |
| Anstiegszeit | 2 s | |
| Abfallzeit | 2 s | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 100 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | JP |
| Originalverpackung | Stange mit 50 Stück |
| Zolltarifnummer | 85414900 |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Ja |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
