THP 3-2412 | TRACO POWER
Gleichspannungswandler, 9-40 VDC, 3 W, 1 Ausgang, 12 VDC, 83 % Wirkungsgrad, THP 3-2412

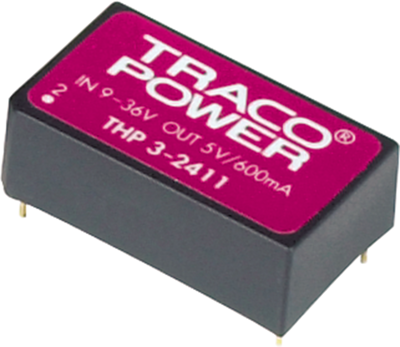

Gleichspannungswandler Typ Traco THP 3-.
3, ;0 W-Wandler mit 4 : 1-Eingangsspannungsbereich, im DIL-24 Gehäuse, verstärkter zusätzlicher Isolierung (ausgelegt für 300 VAC Betriebsspannung, Sicherheitsstandards für Medizin- und Industriebereich, Eingangsfilter nach EN 55022 Klasse A, dauerkurzschlussfest. MTBF: min. 1,0 Mio. h bei +25 °C, Einstellgenauigkeit: ±1,0 %, Eingangsspannungsänderung: ±0,5 %, Laständerung: ±1,0 %, Balance der Ausgangsspannung bei Dualausgang ±2,0 %, Restwelligkeit: 150 mVpp, Schaltfrequenz: 150 kHz, Temperatur-Koeffizient: ±0,02 %/K typ., Betriebstemperatur: –40 bis +85 °C, E/A-Isolationsspannung: 4000 VAC, Isolationswiderstand: 1000 MOhm.
Mit Eingangsspannungsbereich 9,0 bis 40 VDC.
Eingangsstrom Leerlauf/Volllast: 20/160 mA, Startspannung: 9,0 VDC, Unterspannungsabschaltung: 8,5 VDC, empfohlene Eingangssicherung (träge): 1,0 A, transiente Überspannung (1,0 s): max. 50 VDC.
Technische Merkmale (Typ, Ausgangsspannung/-strom, Wirkungsgrad typ): THP 3-2412, 1 Ausg., 12 VDC/0,25 A, 83 %
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 1 | |
| Ausgangsstrom | 250 mA | |
| Ausgangsspannungsbereich | 12 VDC | |
| Eingangsspannungsbereich | 9-40 VDC | |
| Leistung | 3 W | |
| Wirkungsgrad | 83 % | |
| Bauform | DIP24 | |
| Isolationsspannung | 3 kV | |
| Länge | 31.8 mm | |
| Breite | 20.3 mm | |
| Höhe | 10.5 mm |
| Merkmal | Wert |
|---|---|
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
