TEN 6-2423WIN | TRACO POWER
Gleichspannungswandler, 9-36 VDC, 6 W, 2 Ausgänge, ±15 VDC, 84 % Wirkungsgrad, TEN 6-2423WIN

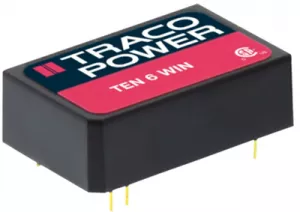

Gleichspannungswandler Typ Traco TEN6WIN.
6, ;0 W-Wandler mit 4 : 1-Eingangsspannungsbereich, im DIL-24 Gehäuse, keine Grundlast erforderlich, mit Überlastschutz, Industriestandard-Pinning, Eingangsfilter nach EN 55022 Klasse A. MTBF: min. 800.000 h bei +25 °C, Einstellgenauigkeit: ±2,0 %, Eingangsspannungsänderung: ±0,5 %, Laständerung: ±1,2 %, Balance der Ausgangsspannung bei Dualausgang ±3,0 %, Restwelligkeit: 80 mVpp, Schaltfrequenz: 330 kHz, Temperatur-Koeffizient: ±0,02 %/K typ., Betriebstemperatur: –40 bis +85 °C, E/A-Isolationsspannung: 1500 VAC, Isolationswiderstand: 1000 MOhm.
Mit Eingangsspannungsbereich 9,0 bis 36 VDC.
Technische Merkmale (Typ, Anzahl der Ausgänge, Ausgangsspannung, Ausgangsstrom, Wirkungsgrad typ): TEN 6-2423WIN, 2 Ausg., ±15 VDC, ±200 mA, 84 %
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 2 | |
| Ausgangsstrom | 200 mA | |
| Ausgangsspannungsbereich | ±15 VDC | |
| Eingangsspannungsbereich | 9-36 VDC | |
| Leistung | 6 W | |
| Wirkungsgrad | 84 % | |
| Bauform | DIP24 | |
| Isolationsspannung | 1.5 kV | |
| Länge | 31.8 mm | |
| Breite | 20.3 mm | |
| Höhe | 10.2 mm |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85044095 |
| Ursprungsland | TW |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
