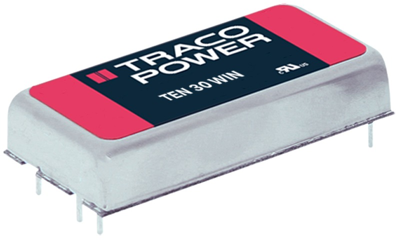

TEN 30-2423WIN | TRACO POWER
Gleichspannungswandler, 9-36 VDC, 30 W, 2 Ausgänge, ±15 VDC, 87 % Wirkungsgrad, TEN 30-2423WIN
Gleichspannungswandler Typ Traco TEN 30...WIN.
30 W-Wandler mit 4 : 1 Weitbereichseingang. Merkmale: dauerkurzschlussfest, Unterspannungsabschaltung, externe Ein-/Ausfunktion, einstellbare Ausgangsspannung, Regelabweichungen bei Eingangsänderung: max. ±0,2 % bei Single- Dualmodelle, Haupt-/Nebeneingang 1,0/5,0 % (bei Triplemodelle), Einstellgenauigkeit der Ausgangsspannung: ±1,0%, Restwelligkeit: 150 mVpp, 100 mVpp (bei 1,5 V bis 5,1 V Modelle), Haupt-/Nebenausgang 50/75 mVpp (bei Tripleausgang), Einschaltzeit: 30 ms, Betriebstemperatur: –40 bis +75 °C, MTBF: Single- und Dualmodelle 435 Tsd. h, Triplemodelle 320 Tsd. h.
Mit Eingangsspannungsbereich 9,0 bis 36 VDC.
Technische Merkmale (Typ, Ausgangsanzahl, Ausgangsspannung/Ausgangsstrom, Wirkungsgrad): TEN 30-2423WIN, 2 Ausg., ±15 VDC/±1,0 A, 87 %
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 2 | |
| Ausgangsstrom | 1 A | |
| Ausgangsspannungsbereich | ±15 VDC | |
| Eingangsspannungsbereich | 9-36 VDC | |
| Leistung | 30 W | |
| Wirkungsgrad | 87 % | |
| Bauform | DIP7 | |
| Isolationsspannung | 1.6 kV | |
| Länge | 50.8 mm | |
| Breite | 25.4 mm | |
| Höhe | 10.2 mm |
| Merkmal | Wert |
|---|---|
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
