TEN 3-0523 | TRACO POWER
Gleichspannungswandler, 4,5-9 VDC, 3 W, 2 Ausgänge, ±15 VDC, 75 % Wirkungsgrad, TEN 3-0523

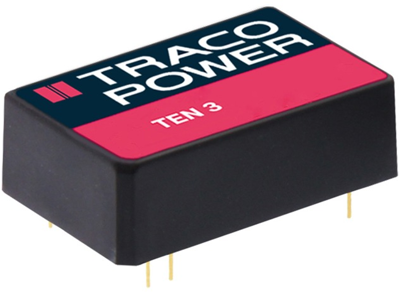

Gleichspannungswandler Typ Traco TEN 3-.
3, ;0 W-Ausführung mit großem 2 : 1-Eingangsspannungsbereich, hohem Wirkungsgrad, niedriger Bauform, regulierten Ausgängen, 24 pin-DiP-Standard-Pinning, kurzschlusssicher und Zuverlässigkeit 1,1 Mio. h bei +25 °C. Eingangsstrom Leerlauf/100 %: 40 mA/800 mA bei 5,0 VDC, 20 mA/300 mA bei 12 VDC, 5,0 mA/150 mA bei 24 VDC, Einstellgenauigkeit: ±1,0 %, Eingangsspannungsänderung: ±0,5 %, Laständerung: ±0,5 %, bei Dualausgang ±1,0 %, Restwelligkeit: 50 mVpp, Temperatur-Koeffizient: ±0,02 %/°C, Betriebstemperatur: –40 bis +85 °C, Prüfspannung E/A: 1500 VDC, Isolationswiderstand: 1000 MOhm, Schaltfrequenz: 300 kHz.
Technische Merkmale (Typ, Eingangsspannungsbereich, Ausgangsspannung/-strom, Wirkungsgrad typ): TEN 3-0523, 4,5 - 9,0 VDC, 2 Ausg., ±15 VDC/±0,1 A, 75 %
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 2 | |
| Ausgangsstrom | 100 mA | |
| Ausgangsspannungsbereich | ±15 VDC | |
| Eingangsspannungsbereich | 4,5-9 VDC | |
| Leistung | 3 W | |
| Wirkungsgrad | 75 % | |
| Bauform | DIP24 | |
| Isolationsspannung | 1.5 kV | |
| Länge | 31.8 mm | |
| Breite | 20.3 mm | |
| Höhe | 10.2 mm |
| Merkmal | Wert |
|---|---|
| Originalverpackung | Stange mit 10 Stück |
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
| Merkmal | Wert |
|---|---|
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
