TLC7705IP | Texas Instruments
Supervisor, SOIC-8TLC7705IP
Bestellnr.: 70S1748
HTN:
TLC7705IP
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
2,0111 € *
Verfügbar in 5 Tagen: 200 Stk. - bei Bestellung heute
Gesamtpreis:
50,28 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
25 Stk.
2,0111 €

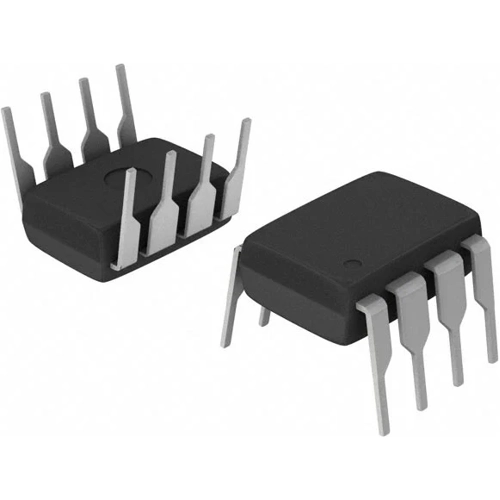

Mikro-Spannungsüberwachung, TLC7705IP, Texas Instruments
Der TLC7705IP ist ein Mikropower-Versorgungsspannungswächter, der eine Reset-Steuerung für Mikrocomputer- und Mikroprozessorsysteme bereitstellt. Während des Einschaltvorgangs wird der RESET-Ausgang aktiviert, wenn VDD 1 V erreicht. Sobald VDD über die minimale Betriebsspannung (≥2 V) steigt, überwacht das Gerät die SENSE-Eingangsspannung (VI(SENSE)) und hält RESET aktiv, solange VI(SENSE) unter dem Schwellenwert bleibt. Ein interner Timer verzögert das Zurücksetzen von RESET, um einen ordnungsgemäßen System-Reset zu gewährleisten.
Features
- Einschalt-Reset-Generator
- Automatische Rücksetzungsgenerierung nach Spannungsabfall
- Präzisions-Spannungssensor
- Temperaturkompensierte Spannungsreferenz
- Programmierbare Verzögerungszeit durch externen Kondensator
- Abschaltsteuerung Unterstützung für statischen RAM mit Batterie-Backup
- Stromsparende Totem-Pole-Ausgänge
Anwendungen
- Medizinische Bildgebung
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | PDIP-8 | |
| Montage | THT | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | MX |
| Zolltarifnummer | 85423990 |
Compliance
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| SVHC frei | Ja |
