TL7726CP | Texas Instruments
I.C. TL7726CP

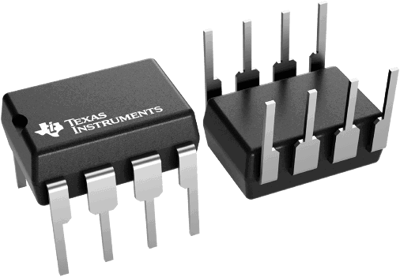

Hex-Klemmschaltung, TL7726CP, Texas Instruments
Der TL7726CP besteht aus sechs identischen Klemmschaltungen, die eine Eingangsspannung im Verhältnis zu einem Referenzwert (REF) überwachen. Bei einer Eingangsspannung (VI) im Bereich von GND bis kleiner als REF stellt die Klemmschaltung eine sehr hohe Impedanz gegen Masse dar und zieht einen Strom von weniger als 10 µA. Die Klemmschaltung wird aktiv, wenn VI kleiner als GND oder größer als REF ist, weist eine sehr niedrige Impedanz auf und kann bis zu 25 mA aufnehmen.
Diese Eigenschaften machen den TL7726CP zum idealen Schutz für CMOS-Halbleiterbauelemente in Umgebungen mit großen positiven oder negativen Transienten, z. B. zum Schutz von Analog-Digital-Wandlern in Automobil- oder Industriesystemen. Die Verwendung der Klemmschaltung bietet einen Schutz gegen potenzielles Einrasten.
Features
- Schützt vor Latch-Up
- Weniger als 1 mW Verlustleistung im Standby-Zustand
- Ideal für Anwendungen in Umgebungen, in denen große Spannungsspitzen auftreten
- Stabiler Betrieb für alle Werte der kapazitiven Last
- Kein Überschwingen des Ausgangs
| Filter | Merkmal | Wert |
|---|---|---|
| Montage | THT | |
| Ausgangsstrom | 25 mA | |
| Ausgangsspannungsbereich | 4,5-5,5 V | |
| Gehäuse | PDIP-8 | |
| max. Temperatur | 70 °C | |
| min. Temperatur | 0 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | MX |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
