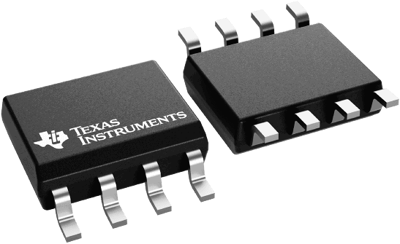

LM78L05ACM/NOPB | Texas Instruments
SPANNUNMGSREG LM78L05ACM/NOPB
Linearer Regler mit festem Ausgang, LM78L05ACM/NOPB, Texas Instruments
Der dreipolige positive Regler LM78L05ACM/NOPB ist mit verschiedenen festen Ausgangsspannungen erhältlich, wodurch er in einer Vielzahl von Anwendungen eingesetzt werden kann. Als Ersatz für eine Kombination aus Zener-Diode und Widerstand bietet der LM78L05ACM/NOPB in der Regel eine effektive Verbesserung der Ausgangsimpedanz um zwei Größenordnungen und einen geringeren Ruhestrom. Dieser Regler kann eine lokale, karteninterne Regelung bieten, wodurch Verteilungsprobleme im Zusammenhang mit einer Einpunktregelung vermieden werden.
Bei ausreichender Kühlung kann der Regler einen Ausgangsstrom von 100 mA liefern. Eine Strombegrenzung begrenzt den Spitzenausgangsstrom auf einen sicheren Wert. Zur Begrenzung der internen Verlustleistung ist ein Schutzbereich für den Ausgangstransistor vorgesehen. Wenn die interne Verlustleistung für die vorgesehene Wärmesenke zu hoch ist, verhindert die thermische Abschaltschaltung eine Überhitzung des IC.
Features
- Schutz des Ausgangstransistors im sicheren Bereich
- Interner thermischer Überlastungsschutz
- Interne Kurzschlussstrombegrenzung
- Keine externen Komponenten
Anwendungen
- Batterieladegeräte
- Tragbare Messgeräte
- LED-Beleuchtung
- Geräte
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | SOIC-8 | |
| Montage | SMD | |
| Anzahl der Regler | 1 | |
| Ausgangsspannungsbereich | 5-15 V | |
| Ausgangsstrom | 100 mA | |
| min. Temperatur | 0 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
| RoHS konform | Ja |
