INA169NA/250 | Texas Instruments

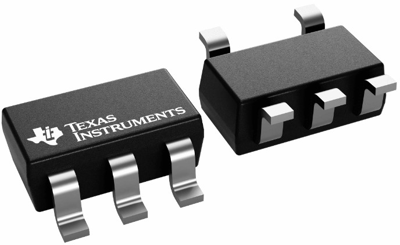

Spannungsüberwachungs IC, SOT-23-5, INA169NA/250G4
IC, INA169NA/250G4, Texas Instruments
Der INA169NA/250G4 ist ein unipolarer High-Side-Strom-Shunt-Monitor. Der große Eingangs-Gleichtaktspannungsbereich, die hohe Geschwindigkeit, der niedrige Ruhestrom und das kleine SOT-23-Gehäuse ermöglichen den Einsatz in einer Vielzahl von Anwendungen. Der Ruhestrom beträgt nur 60 µA, was den Anschluss der Stromversorgung an beide Seiten des Strommess-Shunts mit minimalem Fehler ermöglicht.
Das Gerät wandelt eine differentielle Eingangsspannung in einen Stromausgang um. Dieser Strom wird mit einem externen Lastwiderstand, der eine Verstärkung von 1 bis über 100 einstellt, in eine Spannung zurückgewandelt. Obwohl die Schaltung für die Stromnebenschlussmessung konzipiert ist, lädt sie zu kreativen Anwendungen in den Bereichen Messung und Pegelverschiebung ein.
Anwendungen
- Stromshunt-Messung: Automobil, Telefon, Computer
- Tragbare und batteriegepufferte Systeme
- Batterieladegeräte
- Energieverwaltung
- Mobiltelefone
- Präzisionsstromquelle
| Filter | Merkmal | Wert |
|---|---|---|
| max. Temperatur | 125 °C | |
| Ausgangsspannungsbereich | 2,7-60 VDC | |
| min. Temperatur | -40 °C | |
| Montage | SMD | |
| Gehäuse | SOT-23-5 |
| Merkmal | Wert |
|---|---|
| Originalverpackung | Rolle mit 250 Stück |
| Zolltarifnummer | 85423390 |
| MSL | MSL 2 |
| Ursprungsland | CN |
| Merkmal | Wert |
|---|---|
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
