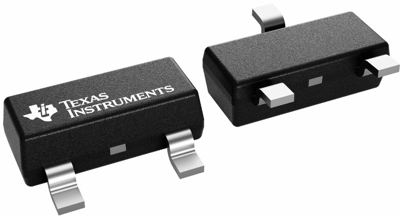

TL431AIDBZR | Texas Instruments
Spannungsreferenz IC, SOT-23-3, TL431AIDBZR
Bestellnr.: 49S6751
EAN: 4099879103956
HTN:
TL431AIDBZR
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
0,1547 € *
Sofort verfügbar: 2.870 Stk.
Shunt-Spannungsreferenz, TL431AIDBZR, Texas Instruments
Der TL431AIDBZR ist ein einstellbarer Shunt-Regler mit drei Anschlüssen und spezifizierter thermischer Stabilität über anwendbare automobile, kommerzielle und militärische Temperaturbereiche. Aktive Ausgangsschaltungen sorgen für eine sehr scharfe Einschaltcharakteristik, wodurch diese Bauelemente in vielen Anwendungen, wie z. B. Onboard-Regelung, einstellbare Stromversorgungen und Schaltnetzteile, einen ausgezeichneten Ersatz für Zenerdioden darstellen.
Features
- Einstellbare Ausgangsspannung: Vref bis 36 V
- Typische Temperaturdrift
- Geringes Ausgangsrauschen
- Stromsenkungsfähigkeit: 1 mA bis 100 mA
Anwendungen
- Einstellbare Spannungs- und Stromreferenzierung
- Sekundärseitige Regelung in Flyback-SMPS
- Zener-Ersatz
- Überwachung der Spannung
- Komparator mit integrierter Referenz
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Gehäuse | SOT-23-3 | |
| Montage | SMD | |
| Ausgangsspannungsbereich | 2,5-36 V | |
| Ausgangsstrom | 100 mA | |
| min. Temperatur | -40 °C | |
| max. Temperatur | 85 °C |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Zolltarifnummer | 85423990 |
| Ursprungsland | CN |
| Originalverpackung | Rolle mit 3.000 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Nein |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| Substanz Beschreibung | Blei |
