LM431BIM3X/NOPB | Texas Instruments
Zener Shunt Regler einstellbar, SOT23, NSC, LM431BM3
Bestellnr.: 41S4971
HTN:
LM431BIM3X/NOPB
Einzelpreis (€ / Stk.)
0,4046 € *
Standardlieferzeit ab Hersteller beträgt: Auf Anfrage
Gesamtpreis:
1.213,80 € *
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
3000 Stk.
0,4046 €

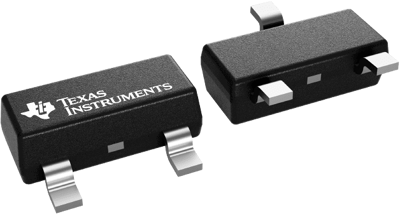

Zener-Shunt-Regler, LM431BIM3X/NOPB, Texas Instruments
Der LM431 ist ein einstellbarer 3-Klemmen-Shunt-Regler mit gesicherter Temperaturstabilität über den gesamten Betriebstemperaturbereich. Die Ausgangsspannung kann auf jeden beliebigen Wert über 2,5 V (VREF) bis zu 36 V eingestellt werden, indem einfach zwei externe Widerstände ausgewählt werden, die als Spannungsteilernetzwerk fungieren. Aufgrund der scharfen Einschaltcharakteristik ist dieser Baustein ein hervorragender Ersatz für viele Zenerdiodenanwendungen.
Features
- Durchschnittlicher Temperaturkoeffizient 50 ppm/°C
- Temperaturkompensiert für den Betrieb über den gesamten Temperaturbereich
- Programmierbare Ausgangsspannung
- Schnelles Einschaltverhalten
- Geringes Ausgangsrauschen
- Niederdynamische Ausgangsimpedanz
Anwendungen
- Spannungsüberwachung
- Stromquellen- und Stromsenkenschaltungen
- Schaltungen, die Präzisionsreferenzen erfordern
- Ersetzen von Zenerdioden
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| max. Temperatur | 85 °C | |
| Ausgangsspannungsbereich | 2,495-37 V | |
| min. Temperatur | -40 °C | |
| Montage | SMD | |
| Gehäuse | SOT-23-3 | |
| Ausgangsstrom | 100 mA |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Originalverpackung | Rolle mit 3.000 Stück |
| Zolltarifnummer | 85423990 |
| Ursprungsland | GB |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
