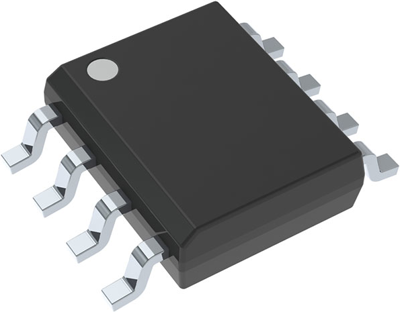

Spannungswandler mit geschalteten Kondensatoren, LM2662M, Texas Instruments
Der CMOS-Ladungspumpen-Spannungswandler LM2662M invertiert eine positive Spannung im Bereich von 1,5 V bis 5,5 V in die entsprechende negative Spannung. Der LM2662M nutzt zwei kostengünstige Kondensatoren, um einen Ausgangsstrom von 200 mA zu liefern, ohne dass die Kosten, die Größe und die EMI von Konvertern auf Induktionsbasis anfallen. Mit einem Betriebsstrom von nur 300 µA und einem Wirkungsgrad von mehr als 90% bei den meisten Lasten bietet der LM2662M eine ideale Leistung für batteriebetriebene Systeme. Der LM2662 kann auch als positiver Spannungsverdoppler eingesetzt werden. Die Oszillatorfrequenz kann durch Hinzufügen eines externen Kondensators am OSC-Pin gesenkt werden. Außerdem kann der OSC-Pin verwendet werden, um den LM2662M mit einem externen Taktgeber zu betreiben.
Anwendungen
- Laptop-Computer
- Mobiltelefone
- Medizinische Instrumente
- Stromversorgungen für Operationsverstärker
- Interface-Stromversorgungen
- Handgehaltene Instrumente
