LM77CIM-3 | Texas Instruments

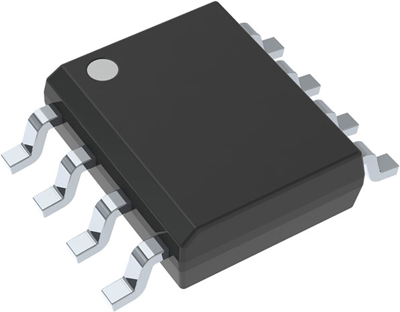

Temperatur‑Sensor IC, -55 bis 125 °C, 3-5,5 V, LM77CIM-3, SOIC-8, -55 bis 125 °C, LM77CIM-3
Digitaler Temperatursensor, LM77CIM-3, Texas Instruments
Der 3 ist ein digitaler Temperatursensor und thermischer Fensterkomparator mit einer seriellen I²C-Bus-Schnittstelle. Die Fenster-Komparator-Architektur des 3 erleichtert die Entwicklung eines Temperaturkontrollsystems, das der ACPI-Spezifikation (Advanced Configuration and Power Interface) für Personal Computer entspricht. Der Open-Drain-Interrupt-Ausgang (INT) wird immer dann aktiv, wenn die Temperatur ein programmierbares Fenster verlässt, während ein separater Ausgang für den kritischen Temperaturalarm (T_CRIT_A) aktiv wird, wenn die Temperatur einen programmierbaren kritischen Grenzwert überschreitet. Der INT-Ausgang kann entweder im Komparator- oder im Ereignismodus arbeiten, während der T_CRIT_A-Ausgang nur im Komparatormodus arbeitet.
Features
- Serielle Busschnittstelle
- Separate Open-Drain-Ausgänge für Interrupt und kritische Temperaturabschaltung
- Shutdown-Modus zur Minimierung des Stromverbrauchs
Anwendungen
- Systemwärmemanagement
- Personal Computer
- Büroelektronik
- Elektronische Testgeräte
- Automobilindustrie
| Filter | Merkmal | Wert |
|---|---|---|
| Ausführung | Temperatursensor | |
| Messbereich | -55 bis 125 °C | |
| Spannung | 3-5,5 V | |
| Montage | SMD | |
| Gehäuse | SOIC-8 | |
| min. Temperatur | -55 °C | |
| max. Temperatur | 125 °C |
| Merkmal | Wert |
|---|---|
| Ursprungsland | CN |
| Originalverpackung | Stange mit 95 Stück |
| Zolltarifnummer | 85423390 |
| Merkmal | Wert |
|---|---|
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
