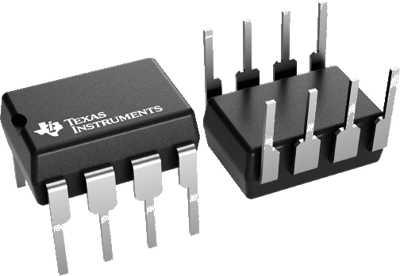

TLC555CP | Texas Instruments
Real Time Clock, PDIP-8, TLC555CP
Bestellnr.: 49S5264
EAN: 4099879146083
HTN:
TLC555CP
Einzelpreis (€ / Stk.)
1,0472 € *
Sofort verfügbar: 139 Stk.
Gesamtpreis:
1,05 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,0472 €
25 Stk.
0,8449 €
100 Stk.
0,7140 €
250 Stk.
0,6188 €
1000 Stk.
0,5355 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten
Echtzeituhren (RTCs) und Zeitgeber, TLC555CP, Texas Instruments
Der TLC555CP ist ein monolithischer Timing-Schaltkreis, der mit dem TI LinCMOS-Prozess hergestellt wird. Der Timer ist vollständig kompatibel mit CMOS-, TTL- und MOS-Logik und arbeitet mit Frequenzen bis zu 2 MHz. Aufgrund seiner hohen Eingangsimpedanz verwendet dieser Baustein kleinere Timing-Kondensatoren, wodurch genauere Zeitverzögerungen und Oszillationen möglich sind. Die Leistungsaufnahme ist über den gesamten Bereich der Versorgungsspannung gering.
Features
- Sehr geringer Stromverbrauch
- Geeignet für den Betrieb im astabilen Modus
- CMOS-Ausgang, der von Schiene zu Schiene schwingen kann
- Niedriger Versorgungsstrom reduziert Spannungsspitzen bei Ausgangsübergängen
- Betrieb mit einer Versorgungsspannung von 2 V bis 15 V
Anwendungen
- Erzeugung von Zeitverzögerungen
- Impulsbreitenmodulation
- Linearer Rampengenerator
- Sequentielle Zeitsteuerung
- Präzises Timing
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| max. Temperatur | 125 °C | |
| Montage | THT | |
| min. Temperatur | -40 °C | |
| Gehäuse | PDIP-8 | |
| Eingangsspannung | 15 V | |
| Ausführung | Standard |
Download
Logistik
| Merkmal | Wert |
|---|---|
| MSL | MSL 1 |
| Zolltarifnummer | 85423390 |
| Ursprungsland | MX |
| Originalverpackung | Stange mit 50 Stück |
Compliance
| Merkmal | Wert |
|---|---|
| SVHC frei | Nein |
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| Stand der RoHS-Richtlinie | 31.03.15 |
