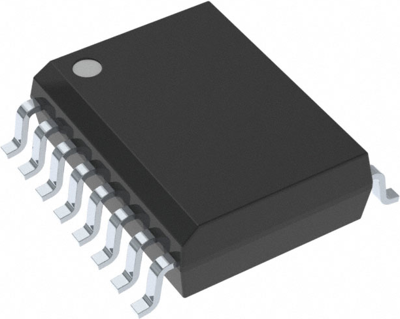

UC3861DW | Texas Instruments

Stromversorgungssteuerung im Resonanzmodus, UC3861DW, Texas Instruments

Der UC3861DW ist ein integrierter Schaltkreis, der für die Steuerung von quasi-resonanten Zero Current Switched (ZCS)-Wandlern optimiert ist. Er verfügt über eine zeitlich programmierte One-Shot-Impulssteuerungslogik, wodurch er sich gut für ZCS-Anwendungen eignet. Dieser Baustein ist Teil einer breiteren Familie, die verschiedene Schwellenwerte für die Unterspannungsabschaltung und Ausgangskonfigurationen bietet; der UC3861DW unterstützt jedoch speziell die Einschaltzeitsteuerung für ZCS-Topologien. Zu den wichtigsten Steuerblöcken des UC3861DW gehören ein Hochleistungs-Fehlerverstärker, der die gesamte Systemschleife schließt, und ein spannungsgesteuerter Oszillator (VCO) mit programmierbaren Minimal- und Maximalfrequenzen.

Der VCO triggert einen One-Shot, der Impulse mit kontrollierter maximaler Breite erzeugt, die von einem Zero Detection Comparator weiter moduliert werden können. Dieser Aufbau ermöglicht ein genaues "echtes" Nullstrom-Schalten, selbst unter variierenden Leitungs-, Last- und Temperaturbedingungen, und berücksichtigt Toleranzen bei Resonanzkomponenten. Eine integrierte Unterspannungsabschaltung (UVLO) gewährleistet einen sicheren Start beim Einschalten. Während der UVLO-Funktion beträgt der Versorgungsstrom typischerweise weniger als 150 µA, und beide Ausgänge werden aktiv niedrig gehalten, um unerwünschtes Schalten zu verhindern.

Features

• Nulldurchgangs-terminierter One-Shot-Timer
• Programmierbare Wiederanlaufverzögerung nach Fehler
• Niedriger Anlaufstrom
