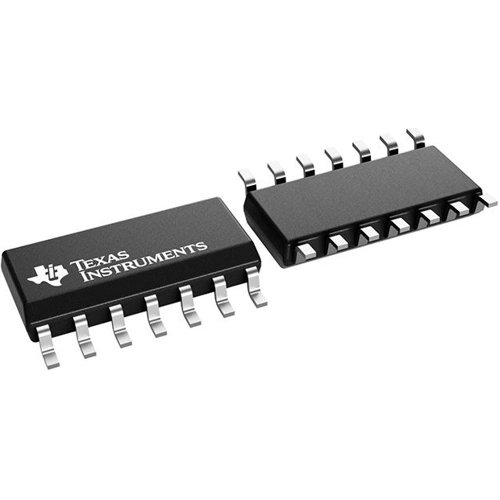

UC3842D | Texas Instruments

PWM-Steuerung, UC3842D, Texas Instruments

Der integrierte Steuerungsschaltkreis UC3842D bietet die erforderlichen Funktionen zur Implementierung von Offline- oder DC-zu-DC-Strommodus-Regelungssystemen mit fester Frequenz und einer minimalen Anzahl externer Komponenten. Zu den intern implementierten Schaltkreisen gehören eine Unterspannungsabschaltung (UVLO) mit einem Anlaufstrom von weniger als 1 mA und eine präzise Referenz, die für Genauigkeit am Eingang des Fehlerverstärkers getrimmt ist. Weitere interne Schaltungen umfassen eine Logik für den Latch-Betrieb, einen Pulsweitenmodulationskomparator (PWM), der auch eine Strombegrenzungssteuerung bietet, und eine Totem-Pole-Ausgangsstufe, die für die Zuführung oder Ableitung von hohen Spitzenströmen ausgelegt ist. Die Ausgangsstufe, die für den Betrieb von N-Kanal-MOSFETs ausgelegt ist, ist niedrig, wenn sich die Ausgangsstufe im ausgeschalteten Zustand befindet.

Features

• Optimiert für Offline- und DC/DC-Wandler
• Automatische Vorwärtskopplungskompensation
• Impulsweise Strombegrenzung
• Verbesserte Last-Reaktions-Eigenschaften
• Unterspannungsabschaltung mit Hysterese
• Doppelimpulsunterdrückung
• Hochstrom-Totem-Pole-Ausgang
• Intern getrimmte Bandgap-Referenz
• Fehlerverstärker mit niedrigem Ausgangswiderstand

Anwendungen

• Schaltregler beliebiger Polarität
• Transformatorgekoppelte DC-DC-Wandler
